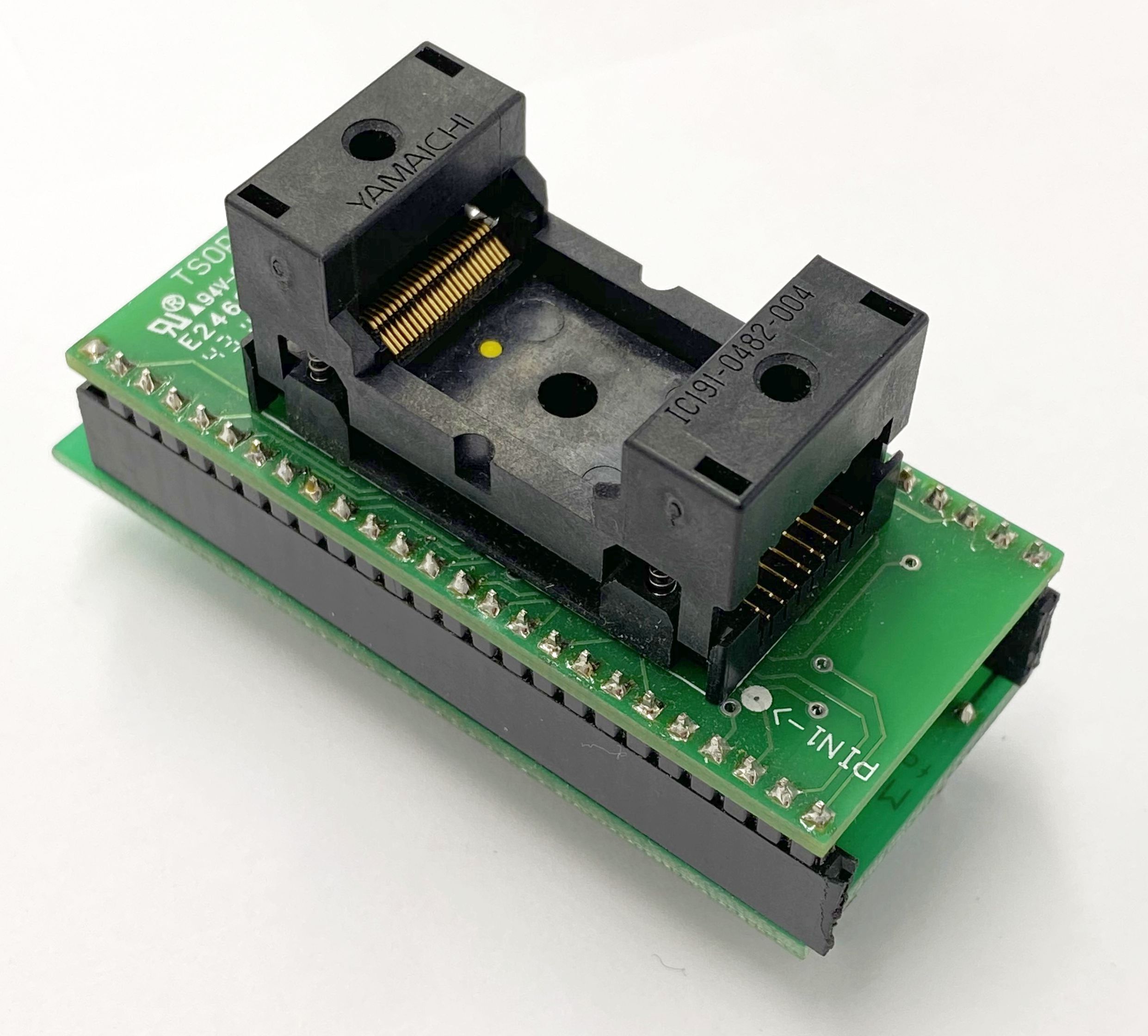

Adapter uniwersalny TSOP 32/40/48 (SMD) na DIL 48 (PDIP) z profesjonalną podstawką ZIF TSOP48 japońskiej firmy Yamaichi (IC191-0482-004)
- adapter dla
pamięci Flash (NOR i NAND) w obudowach SMD typu
TSOP Type1 (20mm) tj.
TSOP32/
40/
48 pozwalający na
programowanie ich w podstawkach programatorów wyposażonych w złącze 48-pin (
TNM5000, Wellon od VP-390, Labtool 48, Xeltek Superpro itp) i wymagających połączeń 1:1 (większość programatorów).
Adapter standardowo przeznaczony dla obudów
TSOP48, który
można również zastosować dla węższych obudów tj.
TSOP32 i
TSOP40 - układ należy wówczas umieścić z prawej strony podstawki ZIF TSOP48 adaptera, jeżeli układy i adaptery mniejsze niż 48-pin umieszczamy w programatorze od tyłu podstawki ZIF48 (np. Xeltek Superpro 610P - patrz zdjęcie ) lub z lewej strony podstawki ZIF TSOP48adaptera, jeżeli układy i adaptery mniejsze niż 48-pin umieszczamy w programatorze od przodu podstawki ZIF48 (np.
TNM5000 - patrz zdjęcie )
Podstawka ZIF (Zero Insertion Force)
eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Polecany szczególnie do
częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
- Wyprowadzenia:
TSOP48 -->PDIP48 1:1- Raster TSOP48 (odległość między wyprowadzeniami) TSOP48 -
20mils (0.020") =
0,5mm- Raster PDIP48 (odległość między wyprowadzeniami) PDIP -
100mils (0.100") =
2,54mm
- Szerokość wyprowadzeń PDIP
600mils (0.600") =
15,25mm
Adapter składa się z 2 elementów:
- płytki górnej z podstawką ZIF TSOP48 (TNM TSOPO)
- płytki dolnej (TMN5000 Model: 548T2)
Produkt oryginalny firmy TNM model:
ADP548T2 dedykowany programatorowi
TNM5000 ale może być stosowany jako wysokiej klasy zamiennik poniższych adapterów:
XELTEK:
SA247-B005, SA247-B4806EETools:
PA48TS48DLABTOOL:
SDP-UNIV-48TQWELLON:
WL-TSOP48-U1ELNEC:
DIL48/TSOP48 ZIF 18.4mm (odr. no 70-0065)
W ofercie posiadamy również adaptery
TSOP48-PDIP48 innych producentów.
