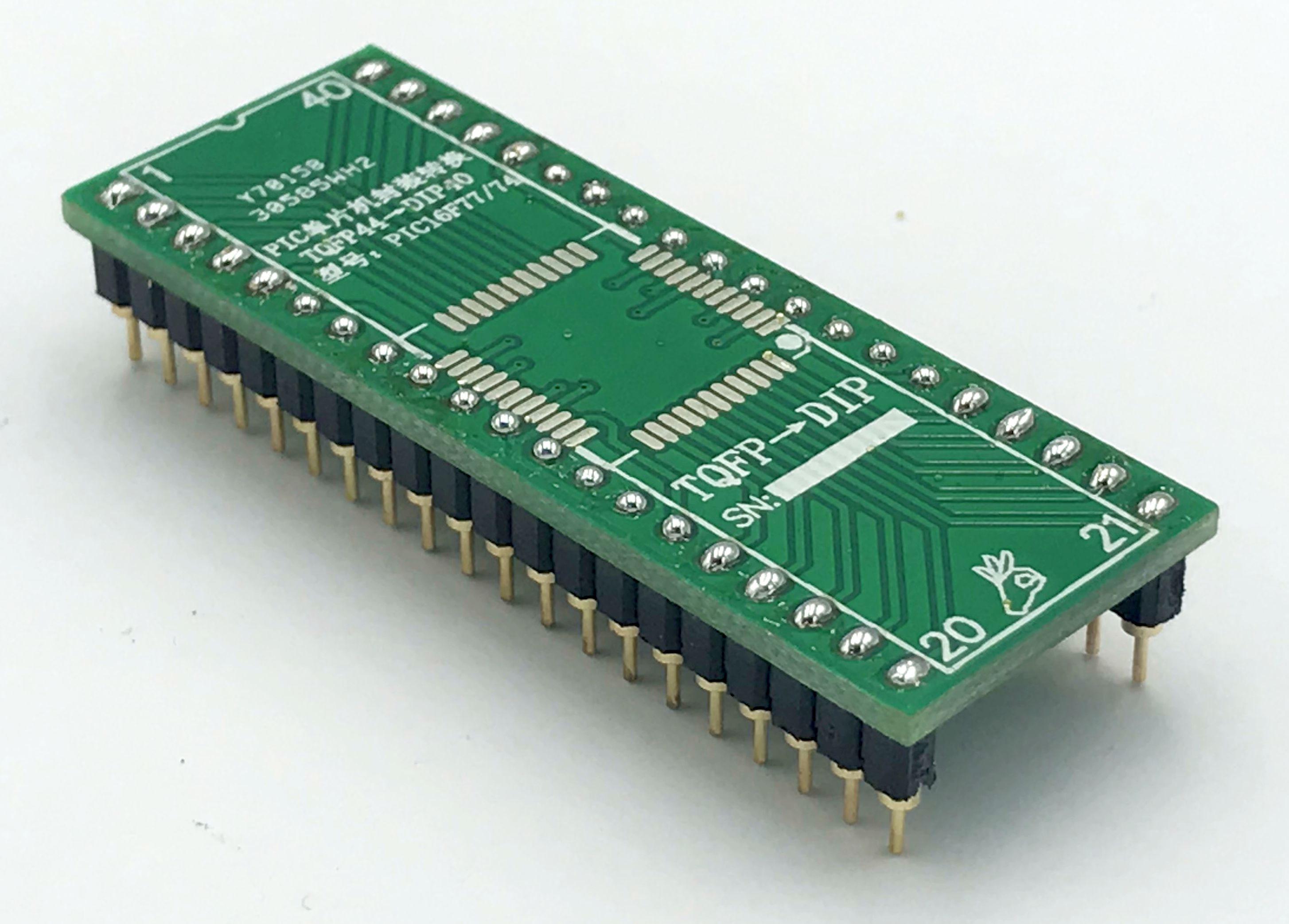

Adapter TQFP44 / LQFP44 / QFP44 (SMD) na DIL 40 (PDIP) STC - adapter dla mikrokontrolerów STC (np. STC89Cxx/STC89LExx) w obudowach TQFP44 lub LQFP44 (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 programatorów bądź innych urządzeń (np. prototypów, płytek stykowych).
Szczególnie przydatny w serwisach elektroniki samochodowej i RTV.
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
- Dodatkowe 4 porty I/O (występujące tylko w obudowie TQFP) wyprowadzone na środek adaptera
- Wyprowadzenia: dedykowane i stosowane w układach STC TQFP44 / LQFP44 (raster: 0,8mm) -->PDIP40
| TQFP44 |
PDIP40 |
STC |
| 1 |
6 |
P1.5 |
| 2 |
7 |
P1.6 |
| 3 |
8 |
P1.7 |
| 4 |
9 |
RST |
| 5 |
10 |
RxD/P3.0 |
| 6 |
P 4.3 |
INT2/P4.3 |
| 7 |
11 |
TxD/P3.1 |
| 8 |
12 |
INT0/P3.2 |
| 9 |
13 |
INT1/P3.3 |
| 10 |
14 |
T0/P3.4 |
| 11 |
15 |
T1/P3.5 |
| 12 |
16 |
WR/P3.6 |
| 13 |
17 |
RD/P3.7 |
| 14 |
18 |
XTAL2 |
| 15 |
19 |
XTAL1 |
| 16 |
20 |
Gnd |
| 17 |
P 4.0 |
P4.0 |
| 18 |
21 |
P2.0 |
| 19 |
22 |
P2.1 |
| 20 |
23 |
P2.2 |
| 21 |
24 |
P2.3 |
| 22 |
25 |
P2.4 |
| 23 |
26 |
P2.5 |
| 24 |
27 |
P2.6 |
| 25 |
28 |
P2.7 |
| 26 |
29 |
PSEN |
| 27 |
30 |
ALE |
| 28 |
P 4.1 |
P4.1 |
| 29 |
31 |
EA |
| 30 |
32 |
P0.7 |
| 31 |
33 |
P0.6 |
| 32 |
34 |
P0.5 |
| 33 |
35 |
P0.4 |
| 34 |
36 |
P0.3 |
| 35 |
37 |
P0.2 |
| 36 |
38 |
P0.1 |
| 37 |
39 |
P0.0 |
| 38 |
40 |
Vcc |
| 39 |
P 4.2 |
INT3/P4.2 |
| 40 |
1 |
T2/P1.0 |
| 41 |
2 |
T2EX/P1.1 |
| 42 |
3 |
P1.2 |
| 43 |
4 |
P1.3 |
| 44 |
5 |
P1.4 |
Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
Są bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.
Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.
Jest to tańsza wersja adaptera wymagająca wlutowania układu TQFP na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.
