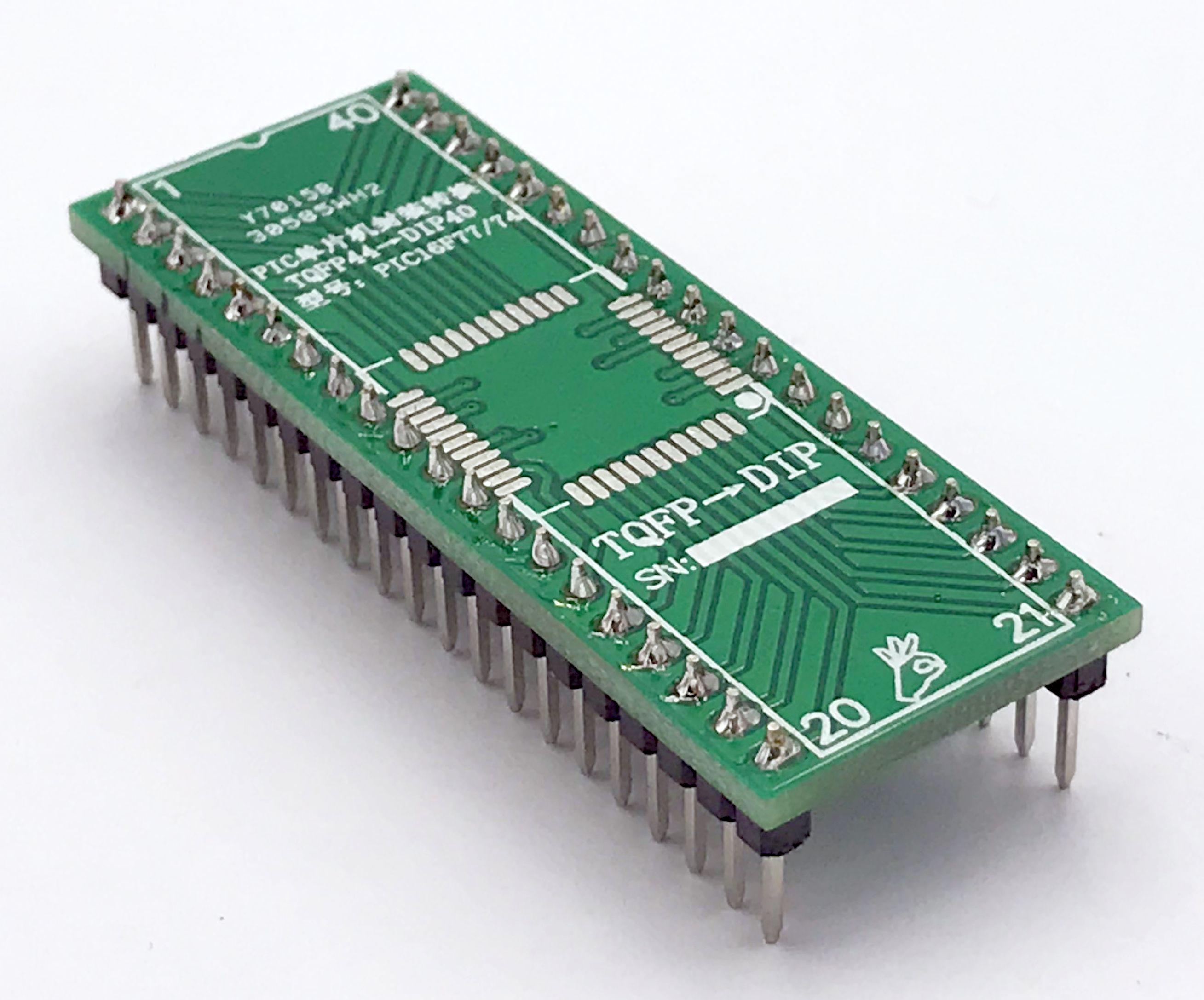

Adapter TQFP44 / LQFP44 / QFP44 (SMD) na DIL 40 (PDIP) PIC - adapter dla mikrokontrolerów PIC (np. PIC16F77/74) w obudowach TQFP44 lub LQFP44 (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 programatorów bądź innych urządzeń (np. prototypów, płytek stykowych).
Szczególnie przydatny w serwisach elektroniki samochodowej i RTV.
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
- Wyprowadzenia: dedykowane i stosowane w układach PIC TQFP44 / LQFP44 (raster: 0,8mm) -->PDIP40
| TQFP44 |
PDIP40 |
PIC |
| 1 |
26 |
RC7/RX/DT |
| 2 |
27 |
RD4/PSP4 |
| 3 |
28 |
RD5/PSP5 |
| 4 |
29 |
RD6/PSP6 |
| 5 |
30 |
RD7/PSP7 |
| 6 |
31 |
VSS |
| 7 |
32 |
VDD |
| 8 |
33 |
RB0/INT |
| 9 |
34 |
RB1 |
| 10 |
35 |
RB2 |
| 11 |
36 |
RB3/PGM |
| 12 |
- |
NC |
| 13 |
- |
NC |
| 14 |
37 |
RB4 |
| 15 |
38 |
RB5 |
| 16 |
39 |
RB6/PGC |
| 17 |
40 |
RB7/PGD |
| 18 |
1 |
MCLR/VPP |
| 19 |
2 |
RA0/AN0 |
| 20 |
3 |
RA1/AN1 |
| 21 |
4 |
RA2/AN2 |
| 22 |
5 |
RA3/AN3/VREF |
| 23 |
6 |
RA4/T0CKI |
| 24 |
7 |
RA5/AN4/SS |
| 25 |
8 |
RE0/AN5/RD |
| 26 |
9 |
RE1/AN6/WR |
| 27 |
10 |
RE2/AN7/CS |
| 28 |
11 |
VDD |
| 29 |
12 |
VSS |
| 30 |
13 |
OSC1/CLKIN |
| 31 |
14 |
OSC2/CLKOUT |
| 32 |
15 |
RC0/T1OSO/T1CKI |
| 33 |
- |
NC |
| 34 |
- |
NC |
| 35 |
16 |
RC1/T1OSI/CCP2 |
| 36 |
17 |
RC2/CCP1 |
| 37 |
18 |
RC3/SCK/SCL |
| 38 |
19 |
RD0/PSP0 |
| 39 |
20 |
RD1/PSP1 |
| 40 |
21 |
RD2/PSP2 |
| 41 |
22 |
RD3/PSP3 |
| 42 |
23 |
RC4/SDI/SDA |
| 43 |
24 |
RC5/SDO |
| 44 |
25 |
RC6/TX/CK |
Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
Są bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.
Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.
Jest to tańsza wersja adaptera wymagająca wlutowania układu TQFP na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.
