Adapter TQFP44 / LQFP44 / QFP44 --> DIL40 (PDIP40) AVR/ATmega (+ISP/JTAG)
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

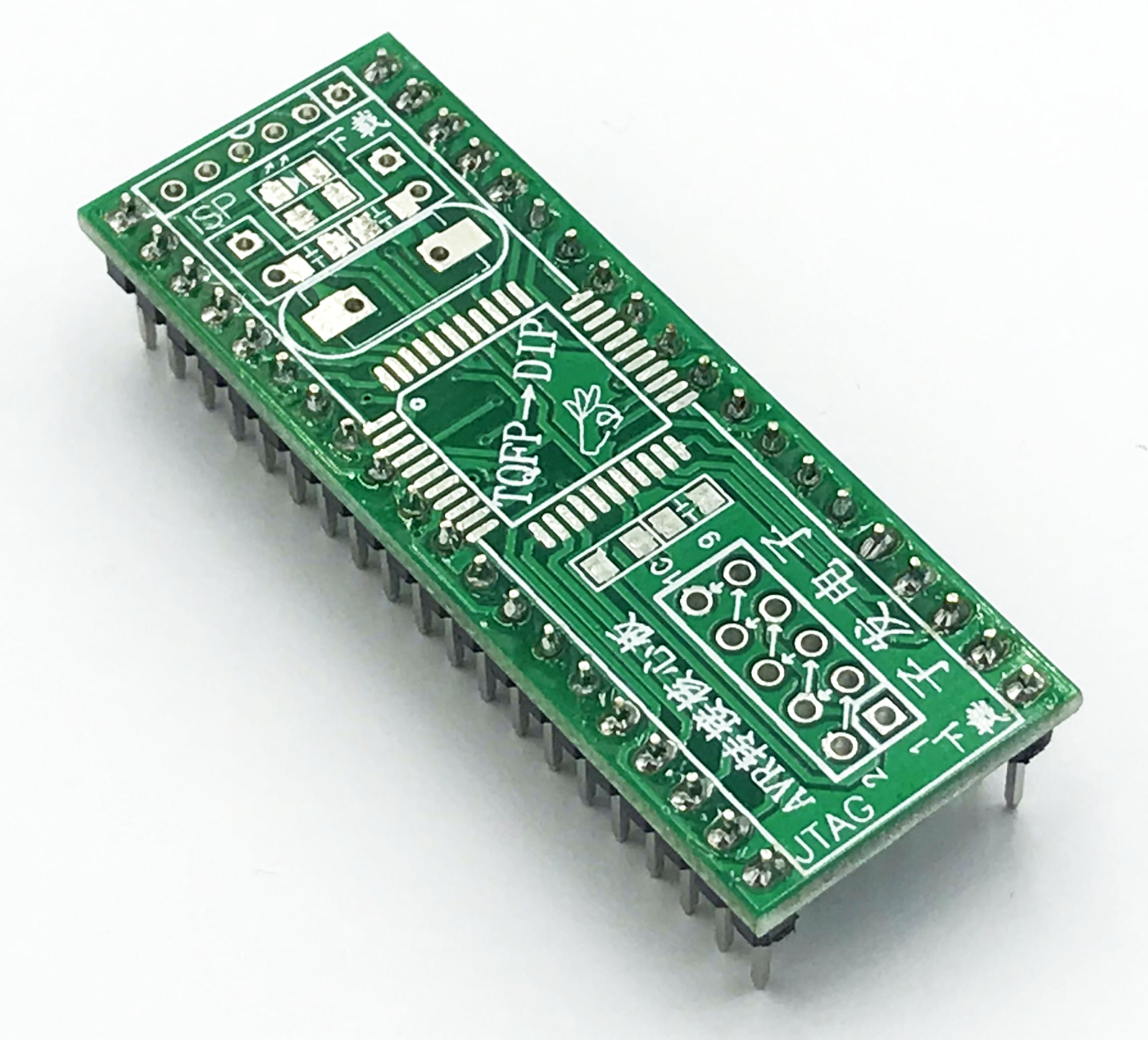

Adapter TQFP44 / LQFP44 / QFP44 (SMD) na DIL 40 (PDIP) AVR/ATmega - adapter dla mikrokontrolerów AVR i ATmega (np. ATmega16/32/644) w obudowach TQFP44 lub LQFP44 (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 programatorów bądź innych urządzeń (np. prototypów, płytek stykowych).

Adapter posiada dodatkowo wyprowadzenia pod złącze ISP (programowanie szeregowe w układzie), złącze JTAG (programowanie i debugowanie) oraz zewnętrzny generator (rezonator kwarcowy+kondensatory)


Szczególnie przydatny w serwisach elektroniki samochodowej i RTV.

- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,25mm
- wyprowadzenia pod dodatkowe złącze ISP
- wyprowadzenia pod dodatkowe złącze JTAG
- wyprowadzenia pod opcjonalny generator zewnętrzny
- Wyprowadzenia: dedykowane i stosowane w układach AVR/ATmega TQFP44 / LQFP44 (raster: 0,8mm) -->PDIP40

TQFP44 PDIP40
1 6 PB5 (MOSI)
2 7 PB6 (MISO)
3 8 PB7 (SCK)
4 9 RESET
5 10 VCC
6 11 GND
7 12 XTAL2
8 13 XTAL1
9 14 PD0 (RXD)
10 15 PD1 (TXD)
11 16 PD2 (INT0)
12 17 PD3 (INT1)
13 18 PD4 (OC1B)
14 19 PD5 (OC1A)
15 20 PD6 (ICP1)
16 21 PD7 (OC2)
17 10 VCC
18 11+31 GND
19 22 PC0 (SCL)
20 23 PC1 (SDA)
21 24 PC2 (TCK)
22 25 PC3 (TMS)
23 26 PC4 (TDO)
24 27 PC5 (TDI)
25 28 PC6 (TOSC1)
26 29 PC7 (TOSC2)
27 30 AVCC
28 11+31 GND
29 32 AREF
30 33 PA7 (ADC7)
31 34 PA6 (ADC6)
32 35 PA5 (ADC5)
33 36 PA4 (ADC4)
34 37 PA3 (ADC3)
35 38 PA2 (ADC2)
36 39 PA1 (ADC1)
37 40 PA0 (ADC0)
38 10 VCC
39 11+31 GND
40 1 PB0 (XCK/T0)
41 2 PB1 (T1)
42 3 PB2 (AIN0/INT2)
43 4 PB3 (AIN1/OC0)
44 5 PB4 (SS)





Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

Jest to tańsza wersja adaptera wymagająca wlutowania układu TQFP na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
25,00 zł
5-9
:
24,00 zł
10-
:
23,00 zł
