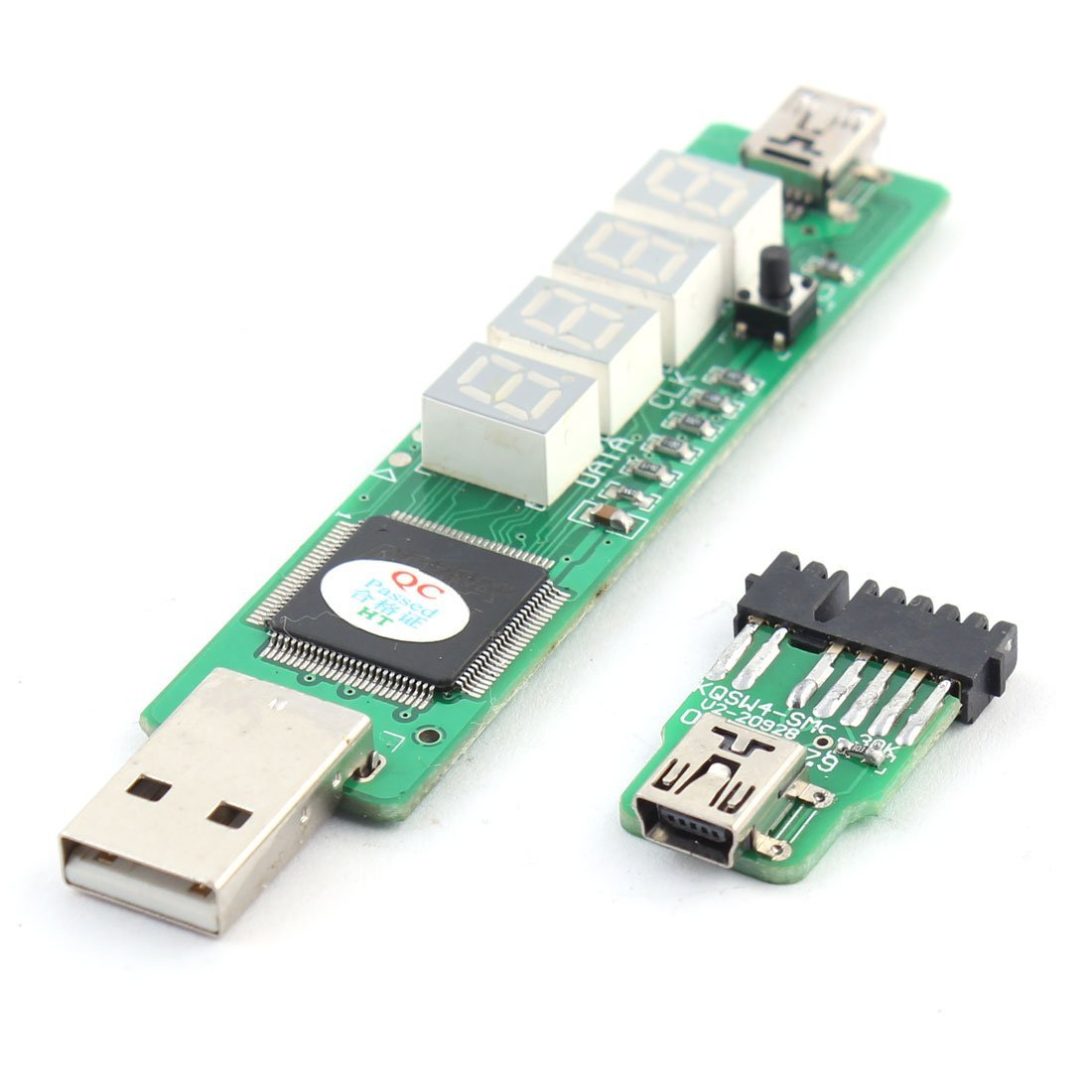

Karta diagnostyczna P.O.S.T. na złącze SM Bus lub I2C (złącze baterii) dla laptopów IBM jest urządzeniem kontrolującym prawidłową pracę komputera PC i lokalizującym ewentualne uszkodzenia.

Po załączeniu lub resecie każdy komputer przeprowadza serię testów (P.O.S.T. - Power On Self Test) poprawności działania najważniejszych jego modułów.
Mechanizm POST działa w ten sposób, iż BIOS komputera przed sprawdzeniem danego modułu wpisuje jego numer do pamięci pod adres 80h portu I/O (karta dodatkowo obsługuje porty 84h i 300h stosowane przez niektórych producentów) - po prawidłowym przetestowaniu modułu testowane jest kolejne urządzenie - natomiast w przypadku błędu - system zawiesza pracę.
Zadaniem karty POST jest przechwycenie oraz wyświetlenie numeru wadliwie działającego modułu na wyświetlaczu LED w postaci 4 cyfrowej liczby hexadecymalnej (szesnastkowej).
Wartość kodu POST można wtedy sprawdzić w tabeli kodów POST dla danej wersji i producenta BIOS'u (widoczne przy starcie systemu lub na naklejce na BIOS'ie Award, AMI, Phoenix)  i tym samym dowiedzieć się który moduł systemu pracuje nieprawidłowo.

Ponadto karta POST wskazuje sygnały DATA i CLOCK oraz tryb QGDM dający dodatkowe informacje.

Powyższa karta POST jest kartą dedykowaną dla laptopów IBM i obsługuje płyty główne modeli - IBM T61，R61/I/E，T400/S，T500，X61/S，X200/S，W500，W700

Karta korzysta z szyny SM bus lub I2C płyty głównej znajdującej się w złączu baterii.
Zestaw składa się z karty P.O.S.T., adaptera i kabla mini USB.

Podłączenie:
- Łączymy kartę POST z adapterem załączonym kablem mini USB
- Odłączamy baterię od laptopa i podłączamy w jej miejsce adapter SM&I2C bus
- Kartę POST podłączamy do złącza USB laptopa (w celu zapewnienia jej zasilania)
- Podłączamy zasilacz do laptopa i go uruchamiamy (laptop działa bez baterii)


Kartę tą gorąco polecamy zarówno profesjonalnym serwisom komputerowym, jak i amatorom składania i naprawy komputerów PC.

Do karty dołączona jest książeczka z kodami P.O.S.T. (w jęz. angielskim)..
