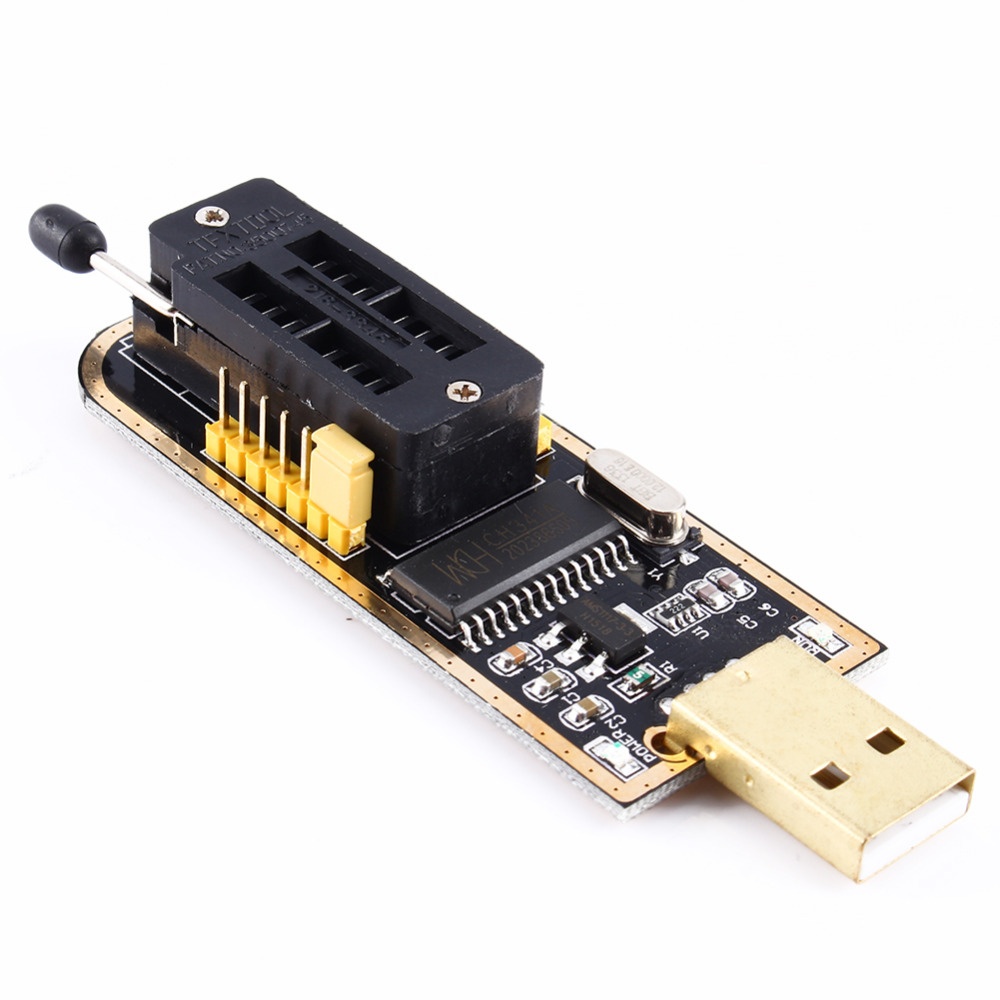

Programator USB CH341A szeregowych pamięci SPI Flash i EEPROM oraz konwerter USB-TTL + ISP Gold PROMOCJA!
Dostępność: Dostępny
Dostępna ilość:

Programator USB szeregowych pamięci Flash i EEPROM CH341A  - To szybki, ekonomiczny, kompaktowy programator pamięci szeregowych SPI Flash (25/26xxx) i EEPROM z szyną I2C: serii: 24Cxx oraz konwerter USB-TTL w jednym.

Urządzenie zostało zbudowane w oparciu o specjalistyczny konwerter USB CH341A firmy Winchiphead, następcy popularnego CH341 stosowanego często w konwerterach USB-RS232/LPT.

Urządzenie komunikuje się z komputerem poprzez port USB co umożliwia  szybki proces odczytu i programowania pamięci. Posiada dwa tryby pracy:
- Printer Mode ( sterowniki USB driver) w którym pozwala na programowanie w/w pamięci szeregowych
- Serial Mode (sterowniki TTL driver) w którym działa jak typowy konwerter USB-TTL
wybów pracy programatora odbywa się umieszczoną na programatorze zworką (zwarta - tryb programowania lub rozwarta tryb konwertera USB-TTL).


Programator został wyposażony w diodę LED (Power) informującą o stanie urządzenia oraz profesjonalną podstawkę ZIF 16-pin ( =2x8-pin) firmy Textool  z osobnymi miejscami na układy SPI Flash (25/26xxx) i EEPROM  I2C: (24Cxx).
UWAGA! Układy należy wkładać tak jak jest to opisane na programatorze a nie jak pokazuje program!

Na programatorze znajdziemy ponadto złącze ISP do programowania pamięci (GND/CS/MISO/CLK/MOSI/3,3V), złącze TTL (GND/Rx/Tx), oraz pady do ewentualnego wlutowania pamięci szeregowych SPI Flash (25/26xxx) w obudowach SO (SOIC) 8 i 16-pin - choć zalecamy używanie ich jedynie w sytuacjach awaryjnych stosując na codzień adaptery DIL8.


Oprogramowanie programatora CH341A v. 1.17PL posiada intuicyjny interface i jest w 95% spolszczone.
Proponujemy pobranie i przetestowanie aplikacji w formie demo bez dołączonego programatora (nie wymaga instalacji zarówno programu jak i sterowników).

Program działa poprawnie na systemach Windows XP/7/8 - zarówno w wersji 32 jak i 64-bitowej.
Rozwijane jest również oprogramowanie na system Linux (obecnie jedynie wiersz poleceń)



Programator łączy się z komputerem PC umieszczając go bezpośrednio w porcie USB (można ewentualnie zastosować przedłużacz USB A F/M). Urządzenie nie wymaga dodatkowego zewnętrznego zasilania.


Urządzenie polecamy amatorom programowania głównie  BIOS'ów płyt głównych, kart graficznych i urządzeń peryferyjnych komputerów PC (SPI Flash) a także sprzętu RTV/Sat oraz elektroniki samochodowej (Serial EEPROM/SPI Flash).
Należy również zwrócić uwagę na bardzo kompaktowe wymiary urządzenia: (ze złączem USB) 65x27x25mm co niewątpliwie docenią serwisanci wykonujący usługi w terenie.

Powyższy programator jest wersją ze złączem ISP do programowania pamięci (GND/CS/MISO/CLK/MOSI/3,3V) w układzie (np. poprzez klips testowy) w ofercie posiadamy również tańszą wersję bez złącza ISP.


Opisy i pomoc dla tego produktu >>

Cena
Ilość
49,00 zł
35,00 zł
Galeria
Pliki załączone do produktu

Sterowniki USB CH341A:
(Rozmiar: 0,09 MB) pobierz
Sterowniki USB (printer mode) układu CH341A Windows XP/7/8 32 i 64-bit.
Należy zainstalować przed pierwszym podłączeniem programatora.

Sterowniki TTL CH341A:
(Rozmiar: 0,13 MB) pobierz
Sterowniki TTL (serial mode) układu CH341A Windows XP/7/8 32 i 64-bit.
Należy zainstalować przed pierwszym podłączeniem programatora.

Program CH341A (GUI):
(Rozmiar: 4,40 MB) pobierz
Program (Interfejs Użytkownika) do obsługi programatora CH341A v 1.29 (Windows XP/7/8 32 i 64-bit)
