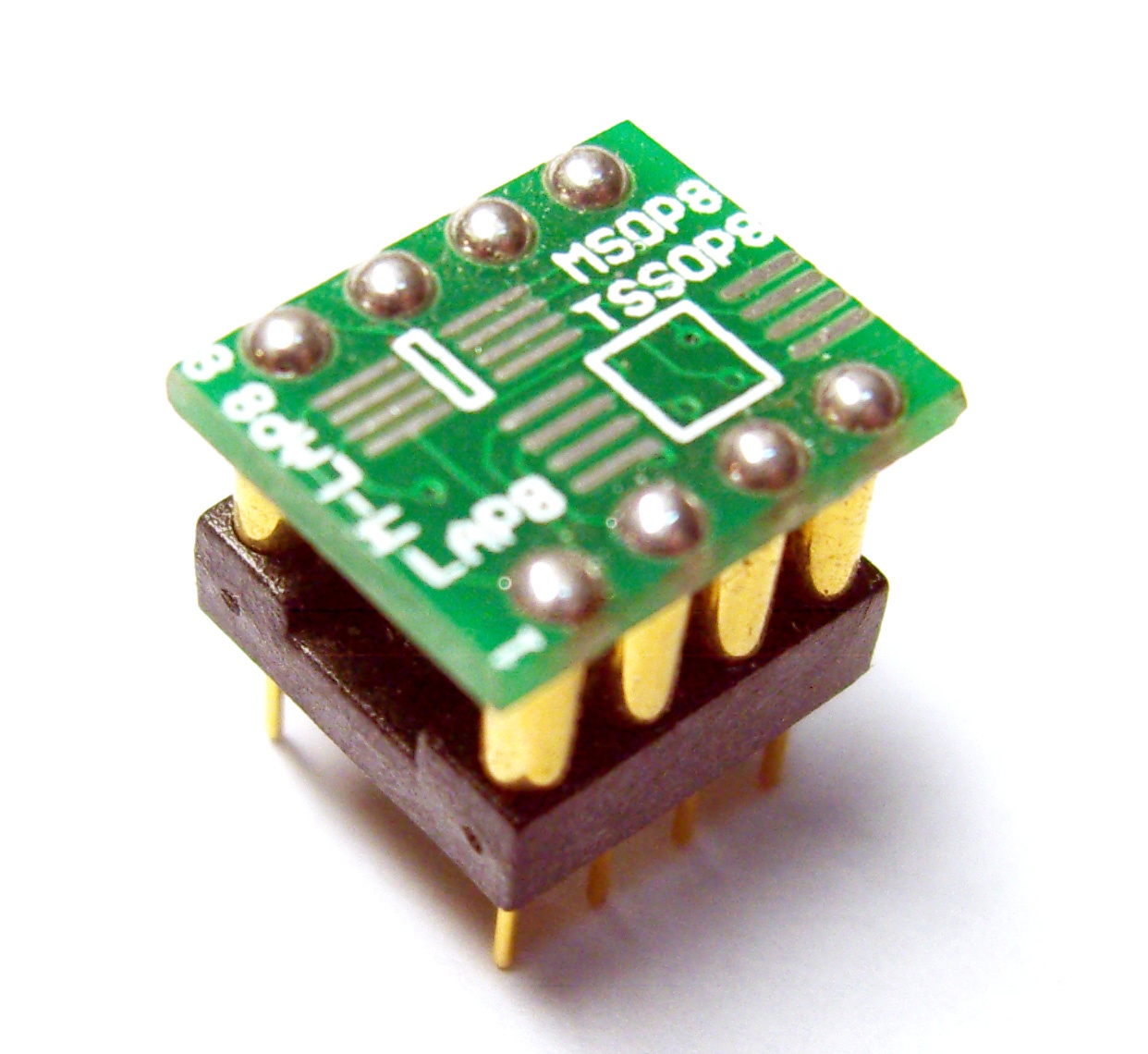

Adapter TSSOP8 (TSOP8) / MSOP8 (uSOP8) -->DIL8 (PDIP8 7,62mm/.300")
Dostępna ilość:
Producent: ELIPTOR

Adapter dualny TSSOP8 /TSOP 8/ i MSOP8 /uSOP8/ (SMD) na DIL 8 (PDIP) - adapter dla pamięci FLASH, pamięci EEPROM, mikrokontrolerów oraz innych układów w obudowach TSSOP8 (TSOP8) (8-lead TSSOP)  lub MSOP8 (uSOP8) pozwalający na programowanie i używanie ich w podstawkach bądź na pad'ach DIL8 programatorów, płytek stykowych i innych urządzeń.

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 TSSOP8 / MSOP8 -->PDIP8.
- Odległość między rzędami wyprowadzeń układu TSSOP8: 4,30mm (.170")
- Rozstaw między wyprowadzeniami elementu TSSOP8: 0,65mm (.025")
- Odległość między rzędami wyprowadzeń układu MSOP8: 4,28mm (.168")
- Rozstaw między wyprowadzeniami elementu MSOP8: 0,50mm (.020")
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych a także w płytkach stykowych (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF i płytkach stykowych.



Dostępna również wersja adaptera z profesionalną podstawką ZIF (nie wymagająca wlutowywania układu).

Opis... >>>

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
5,00 zł
5-9
:
4,50 zł
10-
:
4,00 zł
