Informacje o produkcie

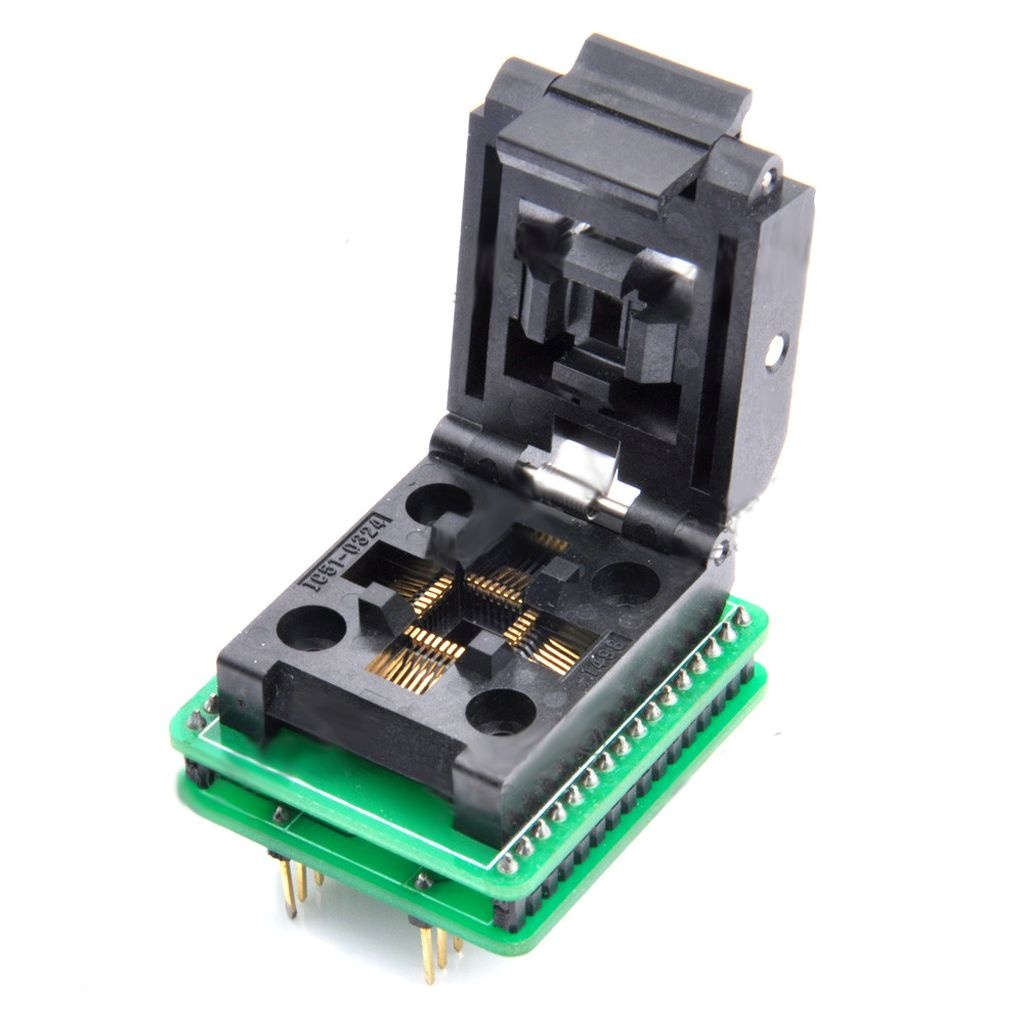

Adapter TQFP32 / LQFP32 / QFP32 --> DIL32 (PDIP32) ZIF (Clamshell) PROMOCJA!
Dostępność: chwilowo brak
Dostępna ilość:
Producent: ELIPTOR

Adapter TQFP32 / LQFP32 / QFP32 (SMD) na DIL 32 (PDIP) z wygodną podstawką typu Clamshell ZIF QFP32 (serii IC51-0324) - adapter dla mikrokontrolerów oraz innych układów (np. popularny FTDI FT232BL) w obudowach TQFP32 lub LQFP32  (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL32 lub większych programatorów wyposażonych w złącze ZIF (MiniPRO, Stager, Wellon, Labtool 48, Xeltek Superpro itp) bądź innych urządzeń (np. prototypów, płytek stykowych itp.).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF  typu clampshell pozwala na jeszcze łatwiejszą wymianę układów w porównaniu do tradycyjnych podstawek ZIF (układ kładziemy swobodnie na wyprowadzeniach podstawki, zamykamy jej wieczko - podstawka się zatrzaskuje, aby wyjąć układ naciskamy delikatnie na zamek, podstawka automatycznie się otwiera i podnosimy swobodnie leżący układ)

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 TQFP32 / LQFP32 (raster: 0,8mm) -->PDIP32
- Piny PDIP typugoldpin - dla podstawek typu ZIF lub płytek stykowych.
- Raster (odległość między wyprowadzeniami układu PDIP) - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,25mm


Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.



Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA663
EETools: PA32TQ32DA
LABTOOL: SDP-UNIV-32TQ
WELLON: WL-TQFP32-U1 lub WL-QFP32-U002
ELNEC: DIL32/TQFP32-1 ZIF (70-0135))

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.


Jest to droższa wersja adaptera, która nie wyma wlutowania układu TQFP na pad'y adaptera. Dostępna jest również tańsza wersja adaptera bez podstawki ZIF  wymagająca wlutowywania układu.

Cena
249,00 zł
199,00 zł
