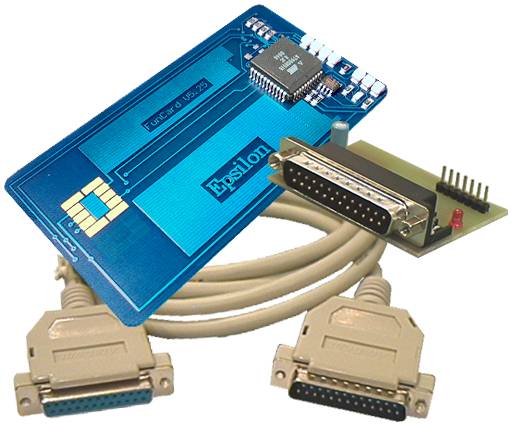

Zestaw FUN Pro 4 (PCB) - Zestaw
karty mikroprocesorowej FunCard 4 (PCB) wraz z dedykowanym
programatorem FunProg Lite i
przewodem D-Sub 25F/M do PC.
Powyższy zestaw umożliwia całkowite (procesor i pamięć external eeprom) zaprogramowanie załączonej karty.
Karta FUN 4 v.5.25 PCB (AVR Card) - Karta mikroprocesorowa (Smart-Card) oparta o popularny, szybki procesor
RISC z rodziny
AVR (
Atmel AT90S8515A) oraz pamięć szeregową EEPROM
256kbit (
24C256)
Karta posiada
diody LED informujące o stanie karty oraz złącze pod
wyświetlacz LCD.
Powyższa karta jest
dwustronna (od spodu styki "Reserved" wykorzystane do programowania (np.
FUNProg PRO ,
Multiprog PLUS).
New design! Zmiany w ver. 5,25 w stosunku do 5,05: -zastosowanie procesora
AVR w obudowie
PLCC44 zamiast
DIL40 (pozwoliło na zmniejszenie długości karty)
-zmiana wyprowadzeń dla
wyświetlacza LCD z 4-bitowej szyny portu D procesora (PD0-PD3) - wykorzystywanej również do sterowania 4 diod LED na 8-bitowy port C (PC0-PC7) - co umożliwia jednoczesne wykorzystanie
wszystkich diod i LCD.
-zmiana 7-pin złącza SIL do programowania programatorem
FUN Prog Lite na rozszerzone 20-pin SIL (od spodu karty) zachowujące zgodność programowania programatorem
FUN Prog Lite i umożliwia podłączenie
wyświetlacza LCD.
Karta posiada
złocone styki ISO i zaokrąglone rogi - co gwarantuje idealny styk i trwałość użytkowania. Karta
zgodna w dół z kartą
Fun2 i
Fun3.
Programator FunProg Lite - jest programatorem
kart typu Fun wyłącznie naszej produkcji (ver. 5.05 i
5.25 PCB)
Programowanie kart (procesor i zewnętrzna pamięć eeprom) odbywa się tu
poprzez złącze SIL karty.
Programator software'owo zgodny jest ze standardem
FunProg/Apollo. Oparty jest o układy scalone (bufory) - gwarantuje poprawną pracę
nawet przy długim kablu łączącym go z PC.
Komunikacja z komputerem poprzez port
LPT (równoległy) odbywa się załączonym kablem
D-Sub 25F/M.
Montaż
dwustronny, oparty częściowo o technologię montażu powierzchniowego (
SMT) - umożliwił
zmniejszenie rozmiarów programatora.
Ze względu na tanie złącze do podłączenia karty możliwe było
zredukowanie kosztów, pozostawiając
komfort programowania
bez wyjmowania układów.
Dioda LED na programatorze informuje o jego pracy.
