PICkit3 - klon popularnego programatora i debugger'a ICSP stworzonego przez Microchip'a, następca PICkit2, obsługujący ich mikrokontrolery PIC .

Urządzenie obsługuje szeroką gamę mikrokontrolerów PIC począwszy od  PIC10F200, poprzez PIC16F722 kończąc na dsPIC30F6013A i współpracuje z aplikacjami MPLAB IDE (v8.20 lub nowszą = programowanie/debuggowanie) lub PICkit3 Programmer (prostszy do samego programowania).

Funkcje programatora:

• PICkit 3 umożliwia debugowanie i programowanie mikrokontrolerów PIC i dsPIC Flash
• Wbudowany monitor nadnapięciowy / zwarciowy
• Obsługuje niskie napięcie 2 V
• MPLAB PICkit 3 wyposażony jest w interfejs USB Full Speed do komputera hosta
• Kompatybilny z MPLAB ICD 2, MPLAB ICD 3 i MPLAB REAL ICE
• Kasowanie pamięci programu z weryfikacją
• Programowanie pamięci Flash do 512KB za pomocą funkcji Programmer to go.

Urządzenie zostało wyposażone:
- w 3 diody LED (Power, Active i Status)
- przycisk Programmer to go
- złącze mini USB - do podłączenia z komputerem lub żródłem zasilania (dla funkcji Programmer to go )
- złącze ICSP (programowanie w układzie / podłączenie płytek rozszerzających lub ewaluacyjnych)

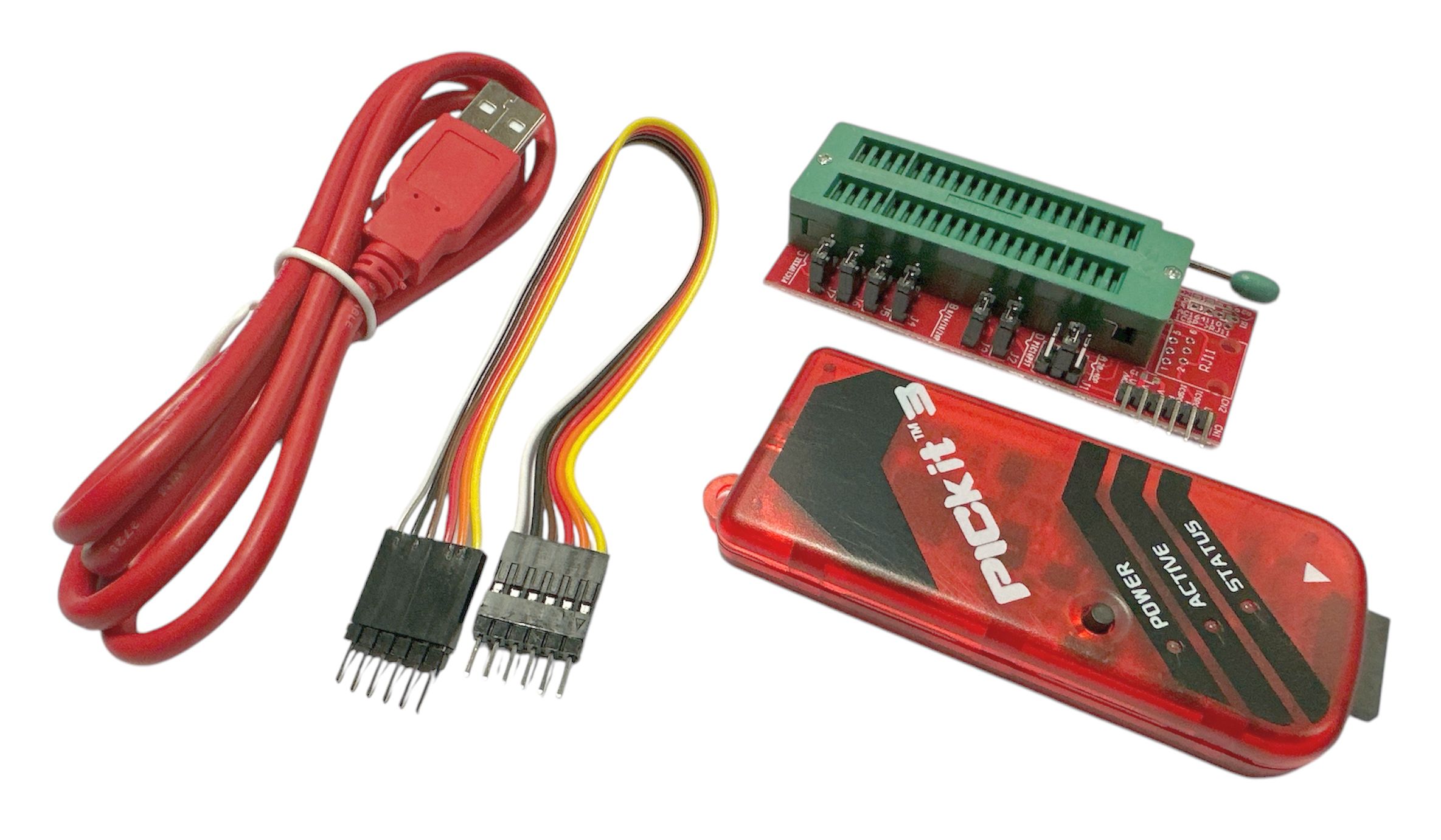

W zestawie znajduje się:
- Programator PICkit3
- Przewód USB A/mini B do podłączenia z komputerem/zasilaczem USB
- Taśma ICSP 6-pin z listwami kołkowymi - do programowania ISP
- Płytka rozszerzająca z podstawką ZIF40 - do bezpośredniego programowania mikrokontrolerów - opcja w atrybutach przy koszyku

Płytka rozszerzająca posiada:
- podstawkę ZIF 40-pin
- 6-pin'owe złącze szpilkowe ICSP - do bezpośredniego podłączenia do programatora PICkit
- 7 zworkek konfiguracyjnych - do wyboru typu układu i ilości jego wyprowadzeń (opis na spodniej stronie laminatu płytki)
- pady do opcjonalnego wlutowania złącza RJ11 (AC164110 ICSP->RJ11)

Używanie samodzielnego programatora PICKIT3

1. Pobierz oprogramowanie Pickit3 stąd 2. Wypakuj pliki i zainstaluj oprogramowanie, klikając dwukrotnie na Setup.exe 3. Podłącz programator do płytki rozwojowej zgodnie z poniższym schematem wyprowadzeń 4. Po podłączeniu PICKIT3 do płytki rozwojowej i podłącz programator do komputera za pomocą kabla USB. 5. Uruchom oprogramowanie PicKit3 jako administrator, w przeciwnym razie nie zamknie się prawidłowo. 6. Pobierz system operacyjny, przechodząc do TOOLS->Download Operating System. 7. Wybierz plik systemu operacyjnego C:Program Files (x86)MicrochipPICkit 3 v3
PK3OSV020005.hex
8. Po pomyślnym pobraniu systemu operacyjnego zaimportuj plik projektu i kliknij write, aby przesłać go do płytki.


Korzystanie z oprogramowania MPLAB IPE

1) Najpierw pobierz i zainstaluj kompilator XC8 stąd
2) Pobierz i zainstaluj MPLAB x IDE stąd
3) Otwórz MPLAB IPE
4) Przejdź do opcji zaawansowanych, wpisując hasło „microchip”
5) Przejdź do zasilania i włącz opcję "power target circuit from tool"
6) Przeglądaj plik .hex i prześlij

Urządzenie polecamy zarówno osobom poszukującym kompaktowego i uniwersalnego programatora miktokontrolerów PIC jak również programistom mikrokontrolerów.
