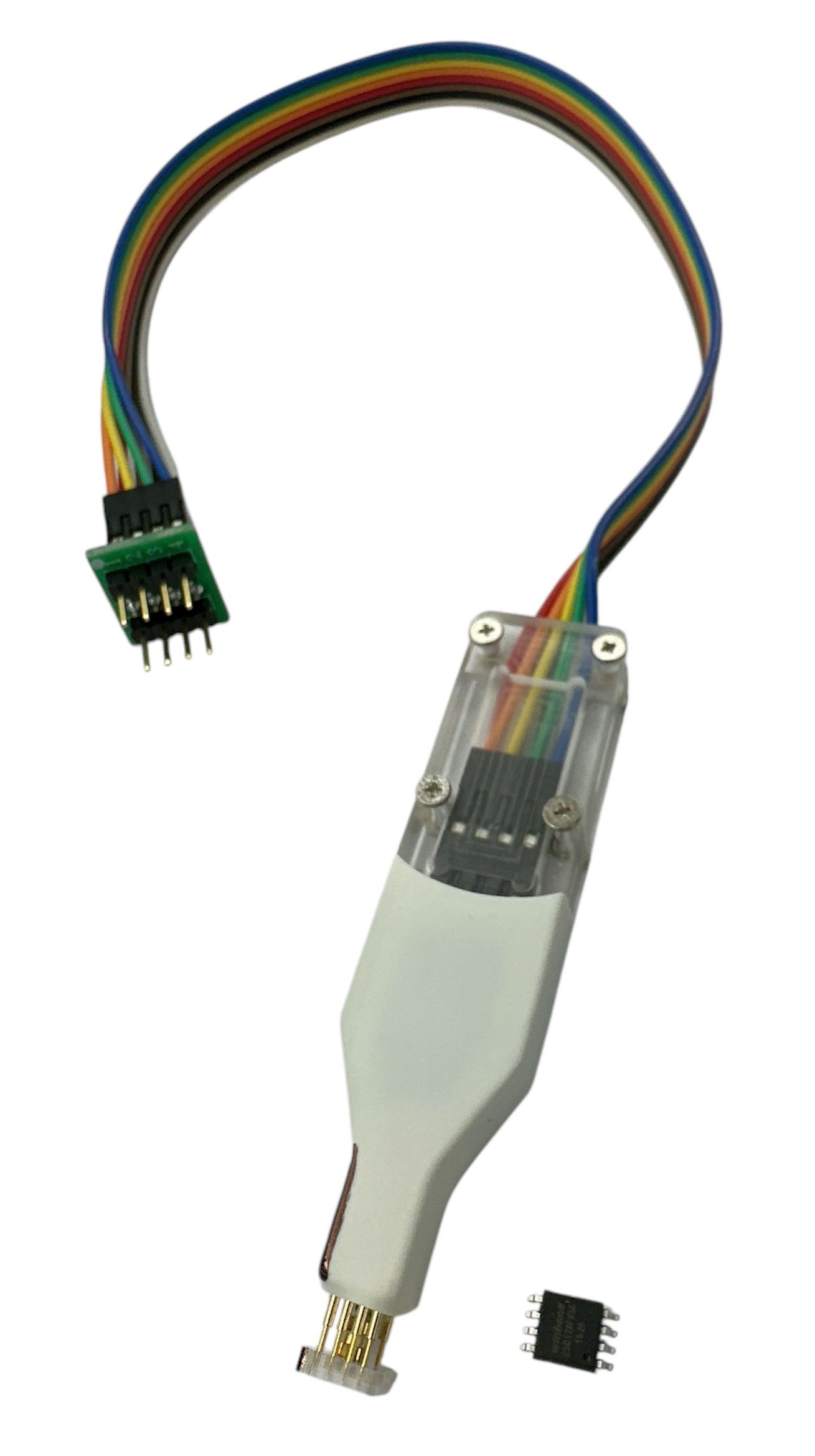

Sonda pomiarowa SO8 208mils (SOIC) - umożliwia badanie bądź programowanie układów (np. procesorów czy pamięci) w obudowach SO8 150mils (SOIC 8-pin) bez konieczności ich wylutowywania z płytki drukowanej.

Sonda oparta jest o 8 niezależnych igieł typu pogo-pin.
Podczas dociśnięcia każda z igieł trafia na odpowiednie wyprowadzenie układu SOIC8 208mils.

Sondy są alternatywą dla klipsów pomiarowych. W odróżnieniu od nich wymagają trzymania całej sondy na czas programowania bądź pomiaru.
Umożliwiają jednak czasami lepsze i bardziej precyzyjne dojście do wyprowadzeń układów niż tradycyjne klipsy (np. tam, gdzie blisko wokół układu znajdują się inne elementy uniemożliwiające zastosowanie tradycyjnego klipsa)
Akrylowa przegroda na końcu wyprowadzeń zapewnia ochronę igieł i ich równe precyzyjne prowadzenie

Rozstaw między wyprowadzeniami testowanego elementu: 1,27mm (.050")
Odległość między rzędami wyprowadzeń: 5,61mm (.208")

Wyprowadzenia klipsa w postaci taśmy o długości ok. 30cm zakończonej standardowym gniazdem IDC 2x4-pin (w rozstawie (.100") 2,54mm).
W zestawie z klipsem jest również adapter z przejściem IDC-DIL8 (DIP)

Zarówno przegroda jak i obudowa są skręcane - co umożliwia wynianę igieł lub przewodu w przypadku ich uszkodzenia.


Klips polecamy jako uzupełnienie naszej oferty programatorów i adapterów.
Szczególnie przydatny w sserwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

Sonda przeznaczona wyłącznie dla obudowy SOIC8 208mils (szerokiej obudowy SO8) W naszej ofercie posiadamy również sondy dla innych obudów (SOIC, WSON).

Sonda dostępna również w zestawie 4 sond dla obudów SOIC8 i QFN8
