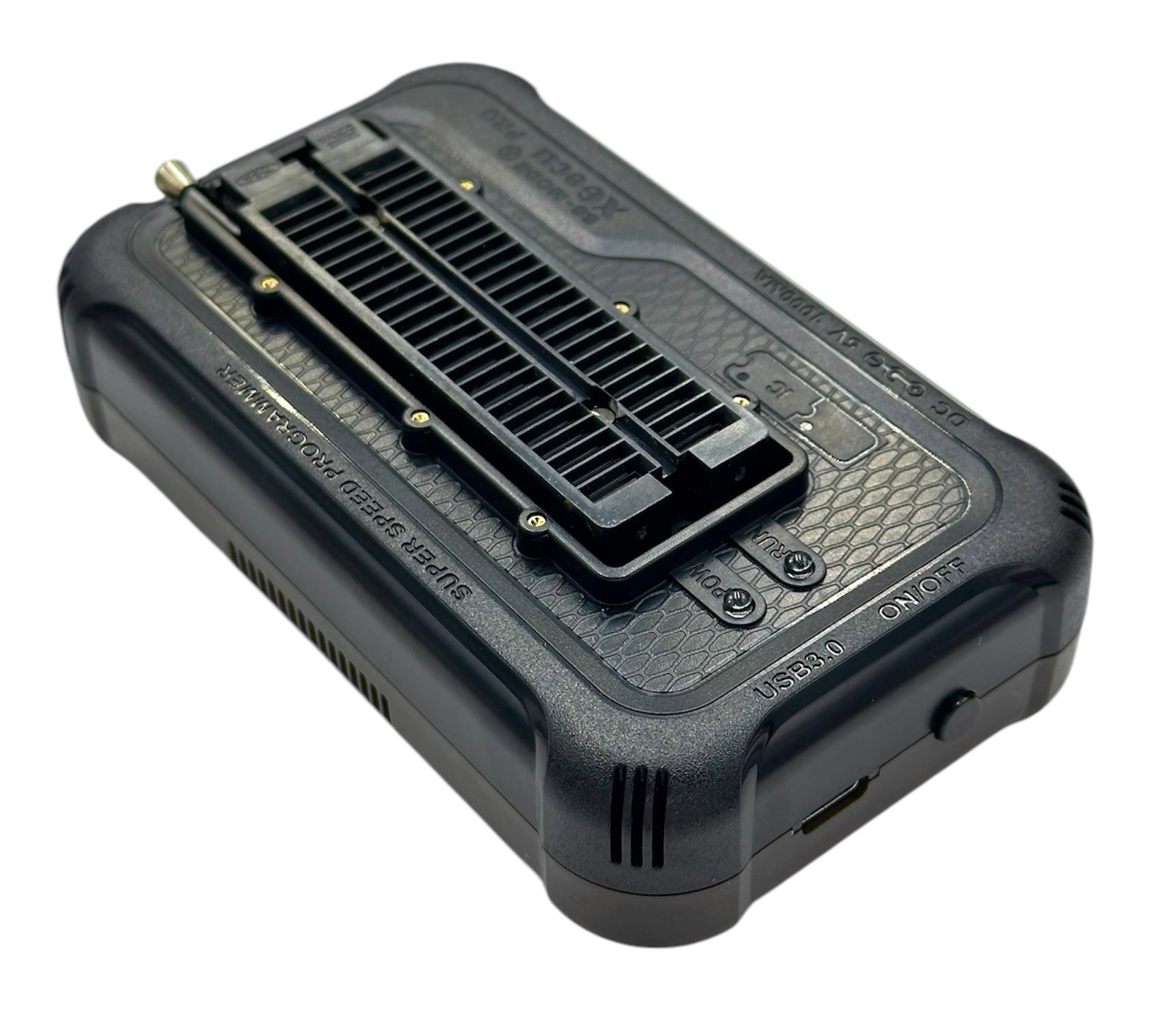

XGecu T76 - To uniwersalny, super szybki mikroprocesorowy programator USB 3.0 mikrokontrolerów, pamięci EPROM, EEPROM i Flash (zarówno typu NOR jak i NAND) oraz matryc logicznych PAL/GAL. Dodatkowo programator pozwala na testowanie pamięci SRAM i układów logicznych TTL/CMOS.

Jest to najnowszy produkt z rodziny XGecu. Jeszcze szybsza, bardziej stabilna i rozbudowana wersja  flagowego modelu XGecu T56.

Mimo wzrostu o 30% liczby komponentów w porównaniu do T56 dzięki bardziej "upakowanej" konstrukcjii- model T76 zyskał nową mniejszą obudowę - bardziej przypominającą lekko wydłużonego mniejszego brata T48.
Podobnie jak poprzednik posiada 48-pin profesjonalną podstawkę ZIF (zamiast 40-pin jak w tańszych modelach) dodatkowo jednak otoczoną sześcioma 2mm pozłacanymi stkami ekranującymi co umożliwiło wzrost prędkości i stabilności pracy.
Zastosowanie podstawki 48-pin'owej umożliwia stosowanie adapterów uniwersalnych do pełnych 48 wyprowadzeń (np. TSOP48-PDIP48, SOP44-PDIP44, PLCC44-PDIP44, TQFP44-PDIP44, TQFP48-PDIP48, i in).

Dodatkowe w pełni sterowane złącze 28-pin ( w T56 jedynie 8-pin) umożliwia  bezpośrednią obsługę układów aż do 76-pin (dla T56 - analogicznie było to 56).
Architektura adapterów (podobnie jak w T56 a przeciwnie do tańszego T48) pozostała otwarta i upubliczniona przez producenta (wystarczy przejść na zakładkę device info po wybraniu konkretnego układu w programie) - zatem można tworzyć adaptery samodzielne.
Oczywiście producent udostępnia również własne rozwiązania. I tak już podczas premiery tego modelu - dostępne są adaptery dla obudów:
- TSOP56 0.5mm (TSOP28/32/40/48/56),
- BGA153/169 0.8mm
- BGA64 1.0mm

Wszystkie 76-pin posiadają detekcję wyprowadzeń (programator pokazuje które piny układu ew. nie stykają poprawnie)

Programator obsługiwany jest przez bliźniaczą (lecz nowszą)  aplikację co poprzednie modele.
Na chwilę obecną liczba obsługiwanych układów jest jeszcze nieco mniejsza niż w modelu T56. Program do jego obsługi nie ma jeszcze ostatecznej funkcjonalności. W pełni funkcjonalna wersja ma być gotowa w ciągu 2-3 miesięcy od daty premiery (11.12.2024)
Producent zapewnia, że programator będzie obsługiwał wszystkie układy wspierane przez poprzedników (T48/T56) + nowe układy.

Najważniejsze cechy:

- napędzany przez 32-bit RISC-V MCU + FPGA (BGA256)
- komunikacja z komputerem przez USB 3.0 SS (Typ C) 5GHz, zgodny w dół z USB2.0 HS 480MHz
- wyposażony w profesjonalną podstawkę ZIF 48-pin + 6 pinów ekranujących + dodatkowe złącze 28-pin
- 48-pin w pełni sterowalnych I/O + 28-pin dedykowanych ISP I/O (w sumie 76-pin sterowanych przez zewnętrzny szybki sterownik zapewniający niezawodność )
- 64 poziomowa regulacja napięcia Vcc  w przedziale 1.2-6.5V
 - 64 poziomowa regulacja napięcia Vpp  w przedziale 6.5-25V
 - płynna regulacja  poziomów I/O  w przedziale 1.2V-3.6V
  - płynna regulacja zabezpieczenia nadprądowego  Vcc w przedziale 120-450mA
- Vpp: 150mA
- pobór prądu <1A przy napięciu 5V z portu USB - przy jednym programatorze żaden układ nie wymaga stosowania zewnętrznego zasilania).
- pobór prądu w czasie spoczynku 150mA
- dodatkowe (zabezpieczone) złącze zasilania 5V-5.5V 1A służy do masowego (kilka programatorów) programowania.
- prędkość komunikacji z układami EMMC 5.1 osiąga niebywałe 140MB/s (8.4GB/min)
- funkcja auto-testowania każdego sygnału Vpp/Vcc /GND/IO



Oprogramowanie programatora XgPRO pracuje pod kontrolą systemów Windows (Win 2000 / Win XP / Win 2003 / Win2008 / Win Vista / Win7 / Win8 / Win10 32bit i 64 bit ) i teraz obsługuje również język polski.
posiada intuicyjny interface użytkownika i umożliwia automatyczną konfigurację napięcia zasilania - zatem nie trzeba niczego ustawiać ręcznie, przy czym istnieje możliwość ręcznego podniesienia/obniżenia napięć Vcc i Vpp dla pamięci EPROM (zachęcamy do pobrania oprogramowania poniżej i uruchomienia go w trybie demo, bez programatora)



Programator łączy się z komputerem PC poprzez port USB załączonym wysokiej jakości przewodem USB 3.0 A/C. i nie wymaga do pracy dodatkowego zasilacza.


W zestawie znajduje się:
- Programator USB XGecu T56
- Przewód USB A/C do podłączenia z komputerem

Urządzenie polecamy głównie profesjonalnym serwisom jak i zaawansowanym amatorom programowania głównie w dziedzinie programowania BIOS'ów płyt głównych, kart graficznych i urządzeń peryferyjnych komputerów PC (pamięci Flash równoległe i szeregowe) a także sprzętu RTV/Sat oraz elektroniki samochodowej (Serial EEPROM/SPI Flash, pamięci równoległe Flash, EPROM i EEPROM a także mikrokontrolery PIC,AVR i in.).
Należy również zwrócić uwagę na bardzo kompaktowe wymiary urządzenia: 120x70x28mm co niewątpliwie docenią serwisanci wykonujący usługi w terenie.
