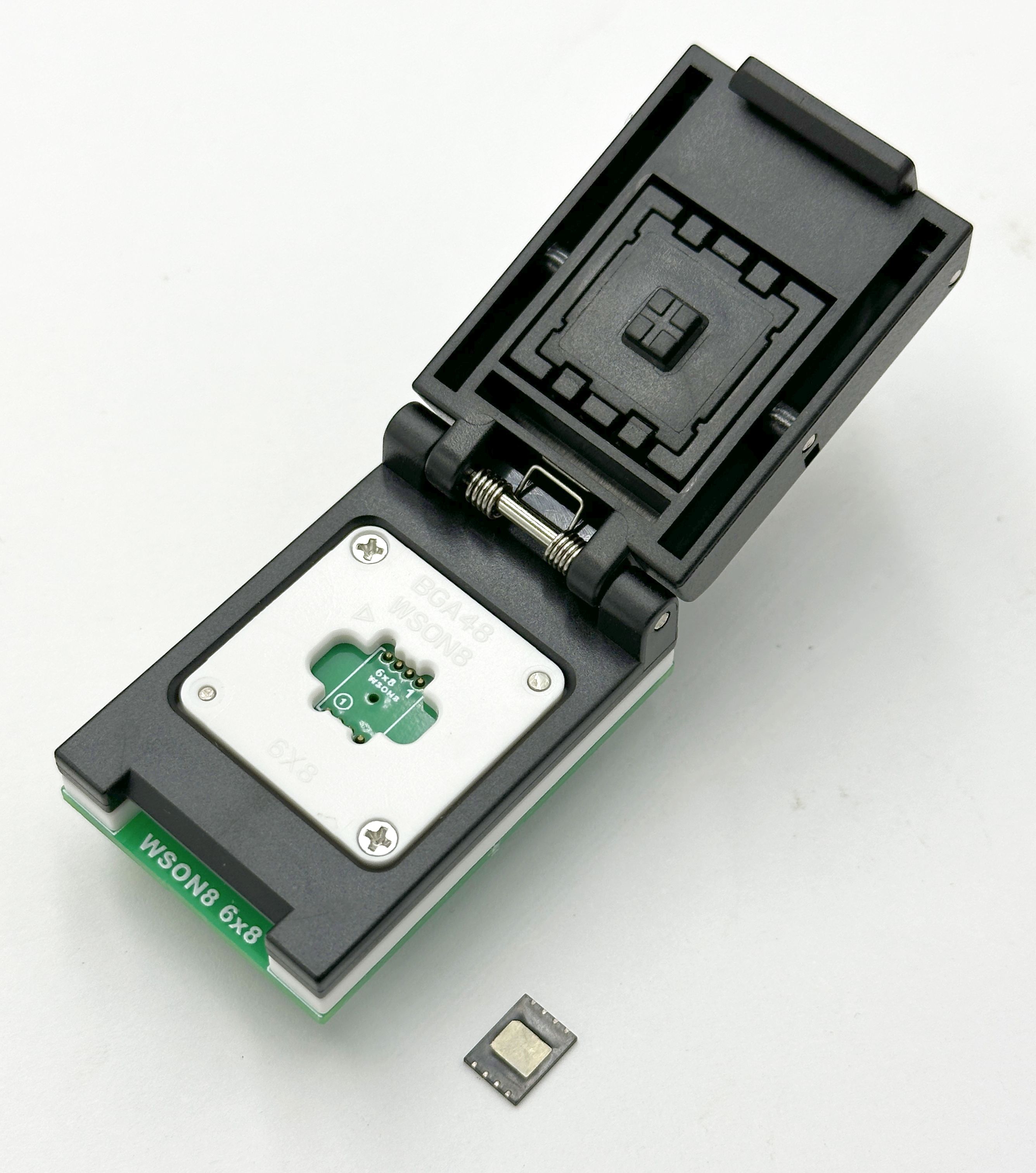

Adapter QFN8 / MLP8 / MLF8 / DFN8 / WSON8 (SMD)-->DIP ZIF R=1,27mm 6x8mm XGecu PROMOCJA
Dostępność: Dostępny
Dostępna ilość:

Adapter QFN8 / MLP8 / MLF8 / WSON8 (SMD) na DIL 8 z podstawką Clamshell ZIF - adapter dla pamięci serial Flash (np. MX25L25635FZ2I), pamięci serial NAND (np. W25N01GVZEIG) mikrokontrolerów oraz innych układów w odbudowach 8-pin'owych QFN / MLP / MLF / WSON (SMD) z rastrem R=1,27mm o wymiarach 5x6 mm pozwalający na programowanie i używanie ich w podstawkach DIP (DIL) programatorów i  innych urządzeń (np. prototypowych płytkach stykowych) bez konieczności lutowania układów na czas programowania.

Zastosowana podstawka ZIF WSON8 XGecu została zbudowana w oparciu o wysokiej jakości sondy spężynowe, które są trwalsze i zapewniają lepszy kontakt w porównaniu do standardowych elastycznych stalowych klipsów. Lepiej nadają się również do układów lutowanych (zdemontowanych)
Szczególnie przydatny w serwisach komputerowych, GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia QFN8 / MLP8 / MLF8 / WSON8 6x8-->DIL8(+4) 300mils
- Rozstaw między pinami (raster):   1,27mm (50mils)
- Wymiary układu:   5x6x0,8 mm
- Piny DIP typu  goldpin -  do zastosowania w podstawkach typu ZIF.

Adapter dla większej stabilności został wyposażony w dodatkowe 4-piny, lecz tylko 8 wykorzystanych jest do połączenia z układem QFN/WSON8 (1:1).

Adapter nadaje się dla programatorów, w których układy lub adaptery umieszcza się od góry ( np. XGecu T48 czy TL866x.)

Jak również możliwe jest stosowanie w/w adaptera dla programatorów, w których układy lub adaptery umieszcza się od dołu  (większość profesjonalnych programatorów) np. XGecu T56, iFix RT809h, Xeltek Superpro 610P, TNM5000 i in.

W tym drugim przypadku adapter należy umieścić obrócony o 180 stopni w podstawcei ZIF programatora i jednocześnie obrócić układ QFN8 w podstawce adaptera o 180 stopni (zdjęcie poniżej) - pin1 oznaczony w kółku.

Cena
Ilość
169,00 zł
149,00 zł
