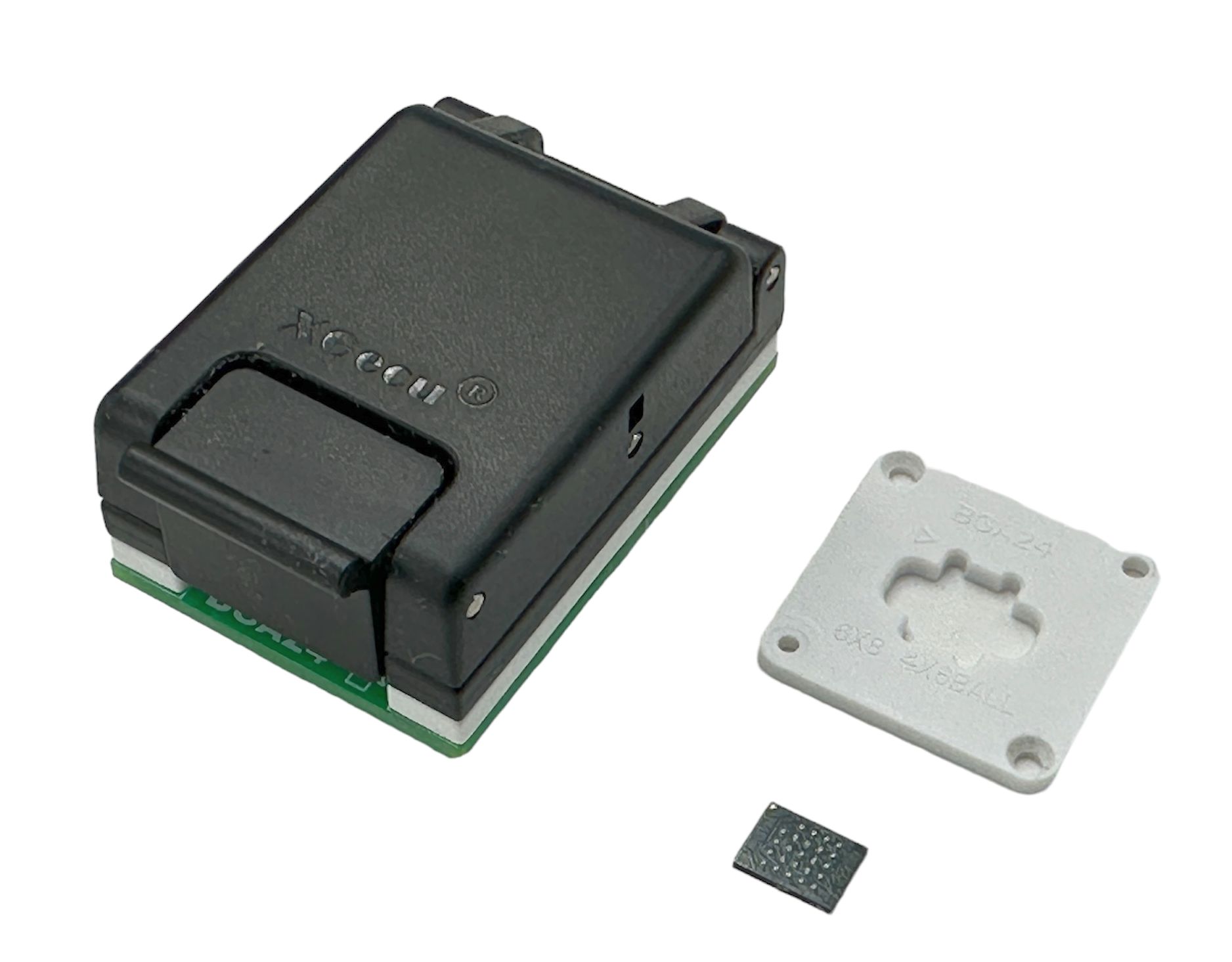

Adapter uniwersalny BGA24 (SMD) na DIL 8 (PDIP) z podstawką ZIF - adapter dla pamięci SPI serial Flash,  w obudowach BGA24 o wymiarach 8x6mm (matryca kulek 6x4 lub 5x5) z rastrem 1.0mm  pozwalający na programowanie i używanie ich w podstawkach PDIP (DIL) programatorów (bądź innych urządzeń) bez konieczności lutowania układów na czas programowania.

Wersja z podstawką ZIF typu Clamshell .
Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

Adapter ma konstrukcję modułową i składa się z:
- Adaptera z Podstawką ZIF TFBGA24  r=1.0mm
- Ramki pozycjonującej 8x6mm dla matrycy kulek 4x6 (FAC024)
- Ramki pozycjonującej 8x6mm dla matrycy kulek 5x5 (FAB024)

Odpowiednią ramkę przykręcamy do podstawki ZIF BGA24 umieszconej na adapterze
Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

Przykładowe pamięci: W25Q16 W25Q32 W25Q64 W25Q128 W25Q256 S25FL128S S25FL256S i in.

Adapter dedykowany jest programatorowi XGecu T48 lub TL866x gdzie układ umieszcza się od góry podstawki ZIF. Dodatkowe 4 piny NC (Not Connected=Nie podłączone) mają na celu jedynie poprawę stabilności adaptera w podstawce.
Adapter będzie funkcjonował poprawnie również w innych programatorach -także tych, w których układ umieszcza się od tyłu podstawki ZIF (np. XGecu T56) - choć w takim przypadku dodatkowe piny stabilizujące będą znajdowały się poza podstawką ZIF.


Przykładowe programatory: Xeltek Superpro, TNM 5000/2000, RT-809H/809F, Minipro TL866CS/A/II Plus, EZP2019, EZP2010, Universal Flash Programmer (z adapterem PIC&Serial EEPROM/Flash), CH341A i in


Wyprowadzenia układu: BGA24 (TFBGA-24)  8x6mm (z matrycą 4x6 lub 5x5)
Raster układu (odległość między kulkami): 1.0mm
Wyprowadzenia adaptera: DIP8 + 4 (R=2,54mm, W=300mils)
Wyprowadzenia PDIP na pinach typu goldpin przystosowanych do podstawek typu ZIF.

Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: TA088 (w programie wybierając układ w obudowie SOIC)
EETools:
LABTOOL:
WELLON: WL-EBGA24-U001 (WL-EBGA24-U1) 5x5mm
ELNEC: DIL8/BGA24-2 ZIF-CS SFlash-1  (Ord. no. 70-3095)
TNM:
iFix:
