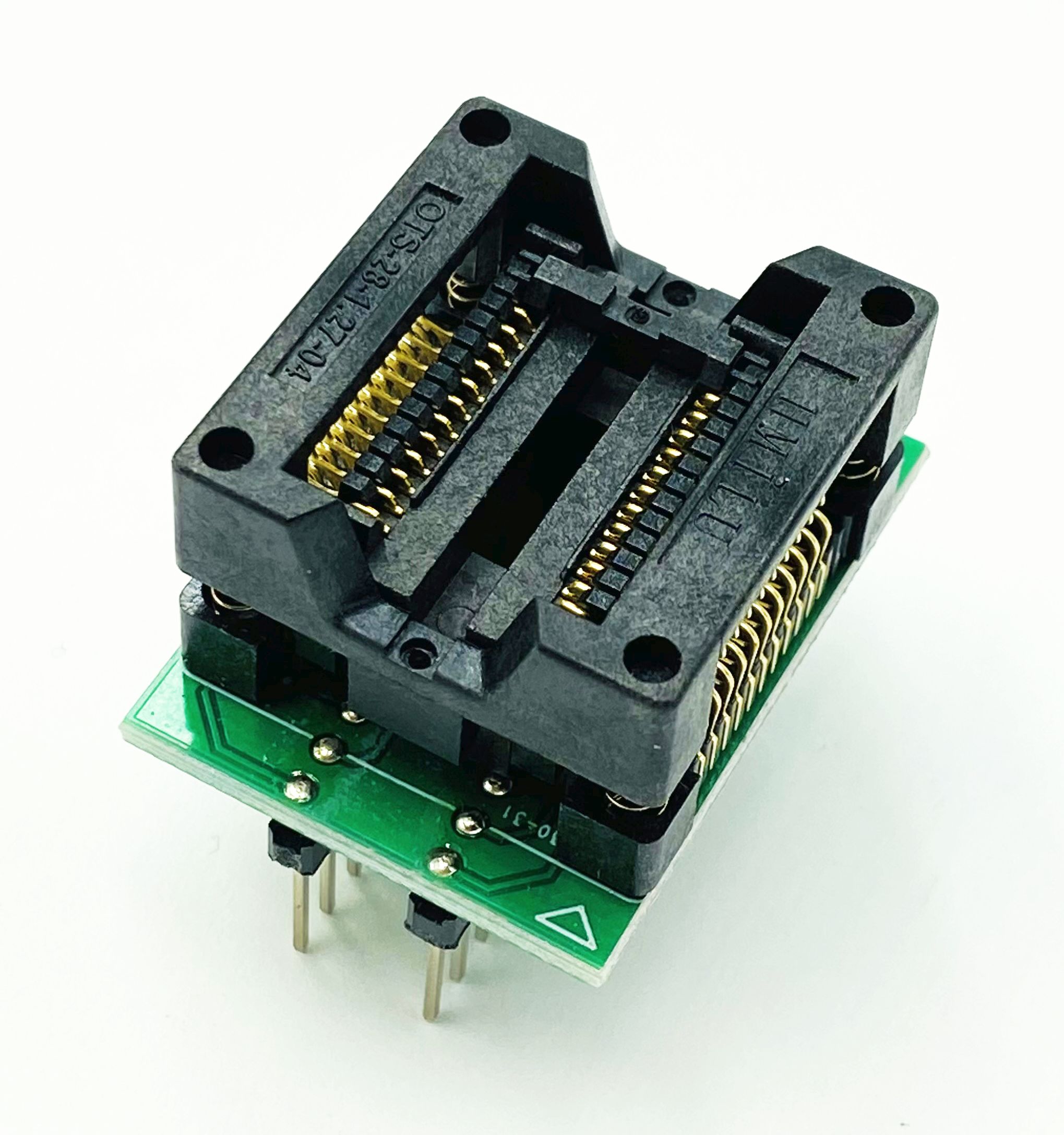

Adapter uniwersalny SOIC24 / SOP24 / SO24 (300mil) --> PDIP24 / DIL24 (300mil) open top ZIF
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter SO / SOIC 24 (SMD) na DIL 24 (PDIP) z wygodną podstawką typu open top ZIF SO24 / SOIC24 - adapter dla  mikrokontrolerów , pamięci EPROM EEPROM  , Serial Flash i innych układów scalonych  w obudowach SMD typu SOIC 24 o szerokości układu 300mils=7,62mm z rastrem 50mils=1,27mm i mniejszych (np. SOIC16, SOIC18 SOIC20 itp.) pozwalający na programowanie ich w podstawkach programatorów wyposażonych w złącze ZIF (MiniPRO, Stager, Wellon, Labtool 48, Xeltek Superpro itp).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana profesionalna podstawka ZIF OTS-24(28)-1.27-04 z systemem dual clamp chwyta wyprowadzenia układu zarówno z góry jak i z dołu (a nie tylko z dołu jak tańsze podstawki) - co zapewnia lepszy kontakt z układem.
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

- Wyprowadzenia: SO/SOIC 24-pin --> DIP 24-pin.
- Raster
(odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm
- Szerokość
układu 300mils (0.300") = 7,62mm
- Wyprowadzenia PDIP 300mils (0.300") = 7,62mm na listwach typu GoldPin dla podstawek typu ZIF.


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA404
EETools: PA28SO28D-EO-300
LABTOOL: SDP-UNIV-20SO/300
WELLON: WL-SOIC28-U1
ELNEC: DIL24W/SOIC24 ZIF 300mil (Ord. no. 70-0878)

 Cechy produktu
Sposób umieszczenia układu:
ZIF (Zero Insertation Force) - bez użycia narzędzi
Cena
Ilość
55,00 zł
