Zestaw adapterów NOR Flash BGA64 ZIF 3w1 - zestaw adapterów dla pamięci Flash (typu NOR) w obudowach SMD typu BGA64 z rastrem (pitch) 1mm dedykowany wyłącznie dla programatora XGecu T48.
Adaptery przeznaczone dla obudów BGA o rozmiarach: 8x10 , 10x13 , 11x13 i 12x18mm (ew. innych po dołożeniu dodatkowych ramek pozycjonujących)

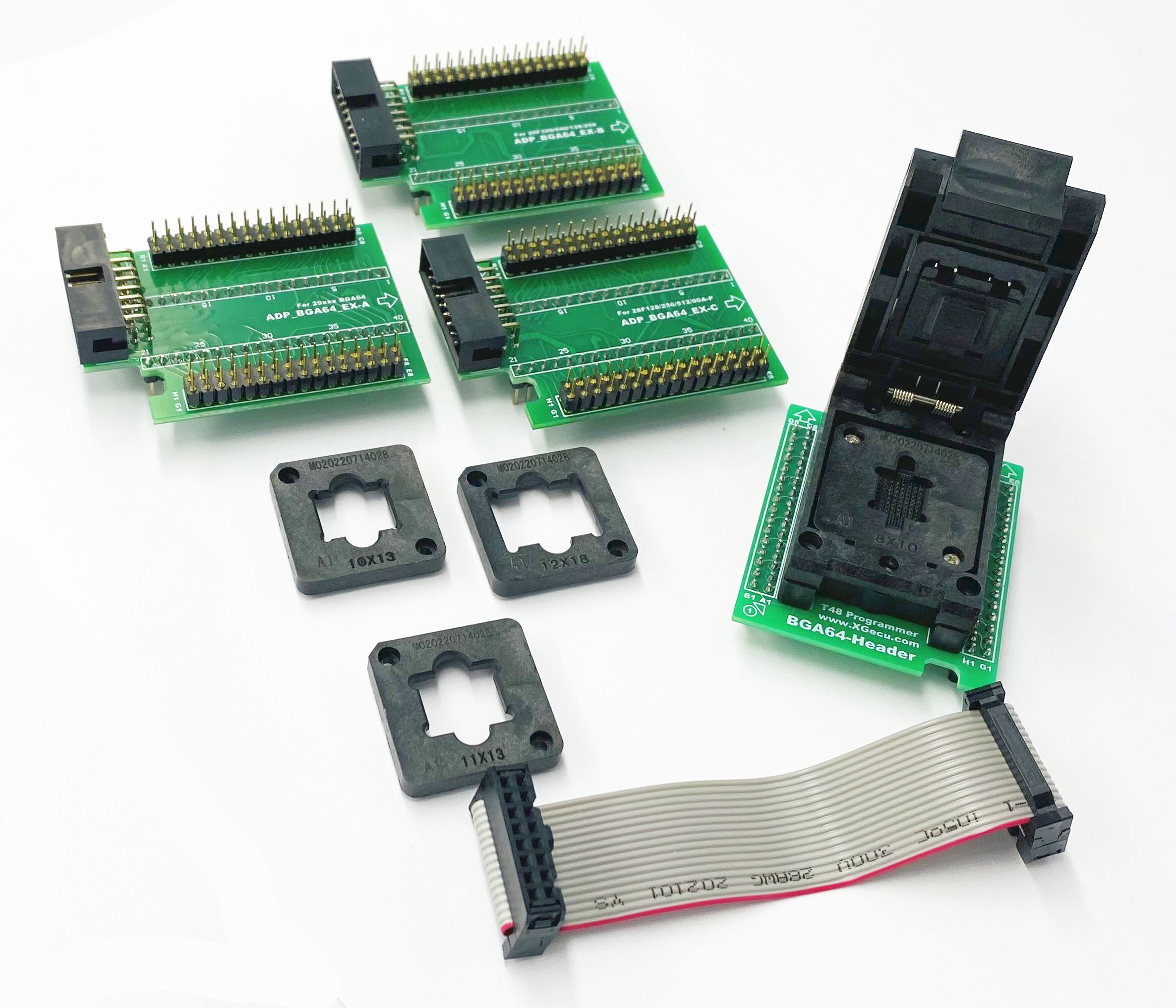

Zestaw ma konstrukcje modułową i składa się z:
- płytki z podstawką BGA64 (BGA64-Header)
- płytki adaptera pośredniego (ADP_BGA64_EX-A) - dla pamięci flash typu 29xxx
- płytki adaptera pośredniego (ADP_BGA64_EX-B) - dla pamięci flash typu 28F320/640/128/256
- płytki adaptera pośredniego (ADP_BGA64_EX-C) - dla pamięci flash typu 28F128/256/512/00A-P
- taśmy do połączenia adapterów z 16-pinowym gniazdem ISP programatora T48
- ramki pozycjonującej 8x10mm
- ramki pozycjonującej 10x13mm
- ramki pozycjonującej 12x18mm
Podstawka ZIF (Zero Insertion Force) typu Clamshell eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana wysokiej jakości podstawka ZIF z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
Używanie adapterów jest bardzo proste i sprowadza się do:
- przykręcenia (za pomocą 2 śrubek) ramki pozycjonującej odpowiadającej wymiarom posiadanego układu
- umieszczeniu układu w podstawce BGA64 i zamknięciu wieczka
- umieszczeniu płytki z podstawką BGA64 na odpowiednim adapterze pośrednim: ADP_BGA64_EX-A, B lub C ( program Xgpro po wybraniu konkretnego układu w zakładce Device Info - wskazuje typ wymaganego adaptera)
- umieszczeniu adapterów w podstawce programatora
- połączeniu adaptera załączoną taśmą z 16-pin'owym złączem ISP programatora XGecu T48.
Jest to rewelacyjne rozwiązanie, którego próżno szukać dla innych programatorów będące z jednej strony rozwiązaniem ekonomicznym (koszt zestawu ze wspólną podstawką jest znacznie niższy niż kilku adapterów z osobnymi podstawkami, które stanowią znaczną część kosztów gotowego adaptera)
Z drugiej strony wymiana podstawki i ramek dystansowych - jest stosunkowo łatwą i szybką operacją, nie powodującą uciążliwości w użytkowaniu adapterów.
- Wyprowadzenia: BGA 64 -->PDIP48+16-pin - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)
Oznaczenie XGecu: ADP_BGA64_EX-A-B-C
