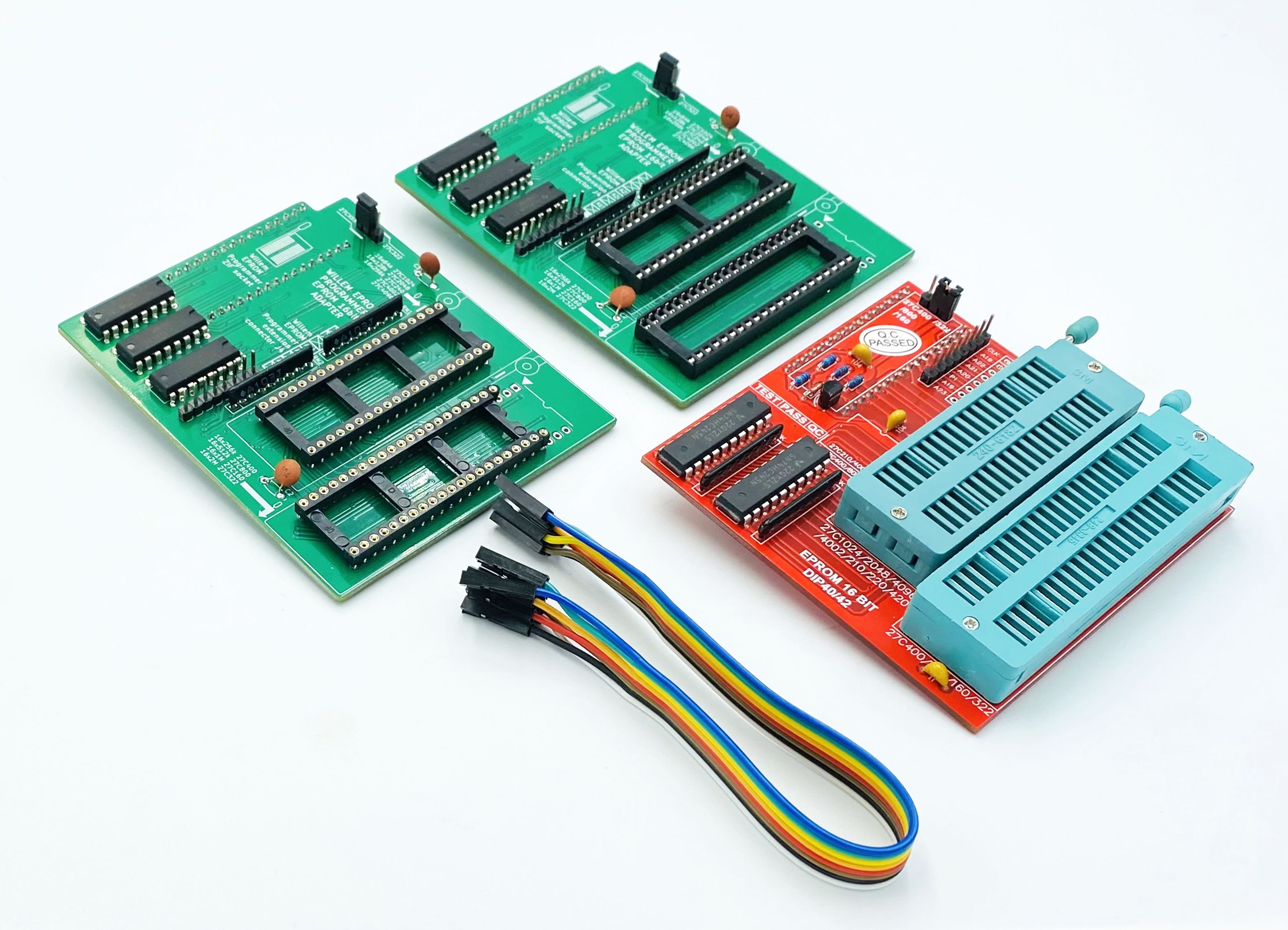

Podwójny adapter dla 16-bit pamięci EPROM dedykowany dla programatora typu Willem - pozwala na programowanie:

Pamięci EPROM o organizacji 8/16 oraz 16-bit i pojemności 4,8,16 i 32 Mbit (512KB oraz 1,2 i 4MB) typu:
-  27C400 w obudowie DIL40 (PDIP)
-  27C800  w obudowie DIL42 (PDIP)
-  27C160  w obudowie DIL42 (PDIP)
-  27C322 w obudowie DIL42 (PDIP) i zgodnych

oraz

Pamięci EPROM o organizacji 16-bit i pojemności 1,2 i 4Mbit (128, 256 i 512KB) typu:
- 27C1024/1025/210
- 27C2048/2002/220
- 27C4096/4002/240  i zgodnych w obudowie DIL40 (PDIP)


Pamięci EPROM typu 27Cx00 PDIP 40/42 są często spotykane jako firmware różnych urządzeń m.in odbiorników DVB, komputerów Amiga (Kickstart)
z kolei pamięci EPROM typu 27Cx0xx PDIP 40 są często spotykane  w różnego rodzaju drukarkach komputerowych i kserokopiarkach.

Programowanie odbywa się w trybie 16-bit (word mode).

Wersja z podstawką standardową, precyzyjną lub ZIF (Zero Insertion Force) - wybór w atrybutach poniżej.
Podstawka standardowa nadaje się zarówno do pamięci z wyprowadzeniem na listwach kołkowych typu goldpin (o przekroju kwadratowym)  jak i z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym)
Podstawka precyzyjna nadaje się z kolei jedynie do pamięci z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym), zapewnia jednak lepszy kontakt i trwałość.
Podstawką ZIF (Zero Insertion Force) firmy 3M umożliwiającą łatwe wyciąganie i wkładanie układu szczególnie polecaną przy częstym programowaniu układów.


Adapter posiada zworkę konfiguracyjną do wyboru typu układu 27Cx00 (27C400/800/160 lub 27C322)
oraz  dodatkowe 8-pin'owe złącze z przewodem dla linii A19/A20/A21 Willem'a (konieczne dla odczytu i programowania pamięci >4MBit tj. 27C800/160/320)


- Wyprowadzenia:DIL40-->DIL32 - dedykowane wyłącznie dla programatorów typu Willem
- Wyprowadzenia:DIL42-->DIL32 +8 (A19/20/21) - dedykowane wyłącznie dla programatorów typu Willem
- Raster podstawek PDIP40 i PDIP42 ( rozstaw między wyprowadzeniami) elementu: 2,54mm
- szerokość układów PDIP40 i PDIP42 : 600mils (0.600")
- Piny PDIP typu goldpin - dla podstawek typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
