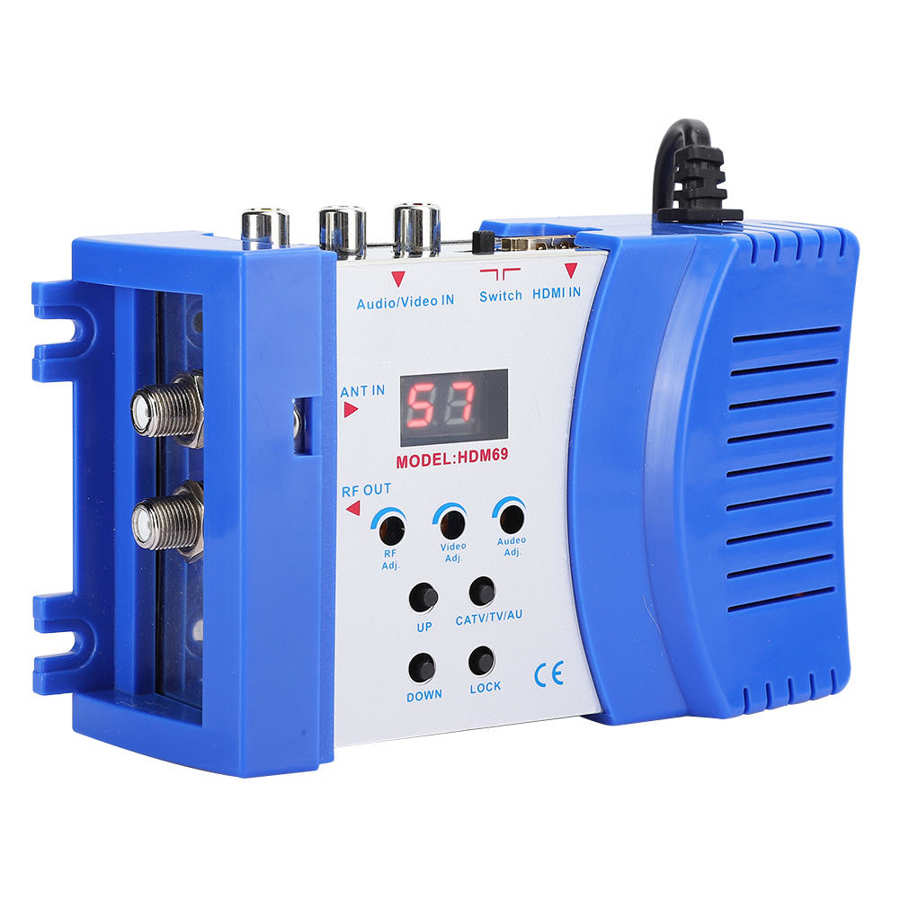

Modulatr HDM69 - jest wysokiej klasy pełnozakresowym, cyfrowym modulatorem z pętlą PLL umożliwiającym wyprowadzenie sygnału cyfrowego HDMI lub sygnału analogowego niskiej częstotliwości ze złącza Composite Video + audio L/R (RCA chinch) z dowolnego urządzenia RTV jak np. magnetowid, odtwarzacz DVD, kamera, czy odbiornik TV Sat i przekształcenie go w sygnał wysokiej częstotliwości VHF lub UHF , który z kolei można rozprowadzić do innych urządzeń poprzez instalację RTV/Sat bądź podłączyć do urządzeń które nie posiadają (lub nie mają dostatecznie dużo) złącz A/V.
Urządzenie charakteryzuje się bardzo dobrymi parametrami i może przekształcać sygnał w szerokim paśmie częstotliwości na dowolnie wybranych cyfrowo kanałach (wybieranych przyciskami +/-) kontrolowanych pętlą PLL co zapewni uniknięcie interferencji z sąsiadującymi programami telewizji naziemnej lub kablowej
Aktualnie ustawiony kanał wyświetlany jest na podwójnym wyświetlaczu cyfrowym LED.
Stabilność utrzymania stałej częstotliwości zapewnia mikroprocesorowe strojenie pętlą PLL.
Urządzenie posiada cyfrowe wejście HDMI oraz 3 złącza typu RCA (chinch) a także wejście i wyjście antenowe VHF/UHF.
Posiada również potencjometry regulacji wzmocnienia RF, Video i Audio a także przyciski zmiany kanałów i podnośnych audio, przełącznik wyboru wejścia (HDMI/AV) oraz cyfrowy wyświetlacz LED.
Modulator wspiera system Pal i podnośne audio M, B/G, I oraz D/K
Zasilanie odbywa się poprzez zintegrowany zasilacz.
Wybrane parametry techniczne:
|
Zakres częstotliwości: |
47~868MHz (VHF/UHF) (wybieranych cyfrowo) |
Odstęp: |
6 Mhz, 7 Mhz, 8 Mhz
|
Kontrola częstotliwości : |
Tak - pętla PLL (sterowana MCU) |
Poziom wyjściowy: |
80~95dbuv (regulowany) |
Poziom wejściowy: |
0.77 Vp-p for 80%+ /-10% Modulation
|
Wyświetlacz: |
LED (2-cyfrowy) |
Złącza HDMI: |
1 (HDMI-compatible Version: 1.3 HDCP Version: 1.3) |
Złącza A/V RCA (Chinch): |
1x Composite Video 2x Audio (L/P) |
Złącza UHF: |
1x input (IEC F 75ohm) 1x output (IEC M 75ohm) |
Dźwięk: |
M=4.5MHz,B/G=5.5MHz,I=6.0MHz,D/K= 6.5MHz |
Złącza UHF: |
1x input 1x output |
Format TV: |
PAL |
Obudowa: |
Melal + ABS |
Temperatura pracy: |
0℃~+ 40℃ |
Zasilanie: |
90~ 240VAC |
