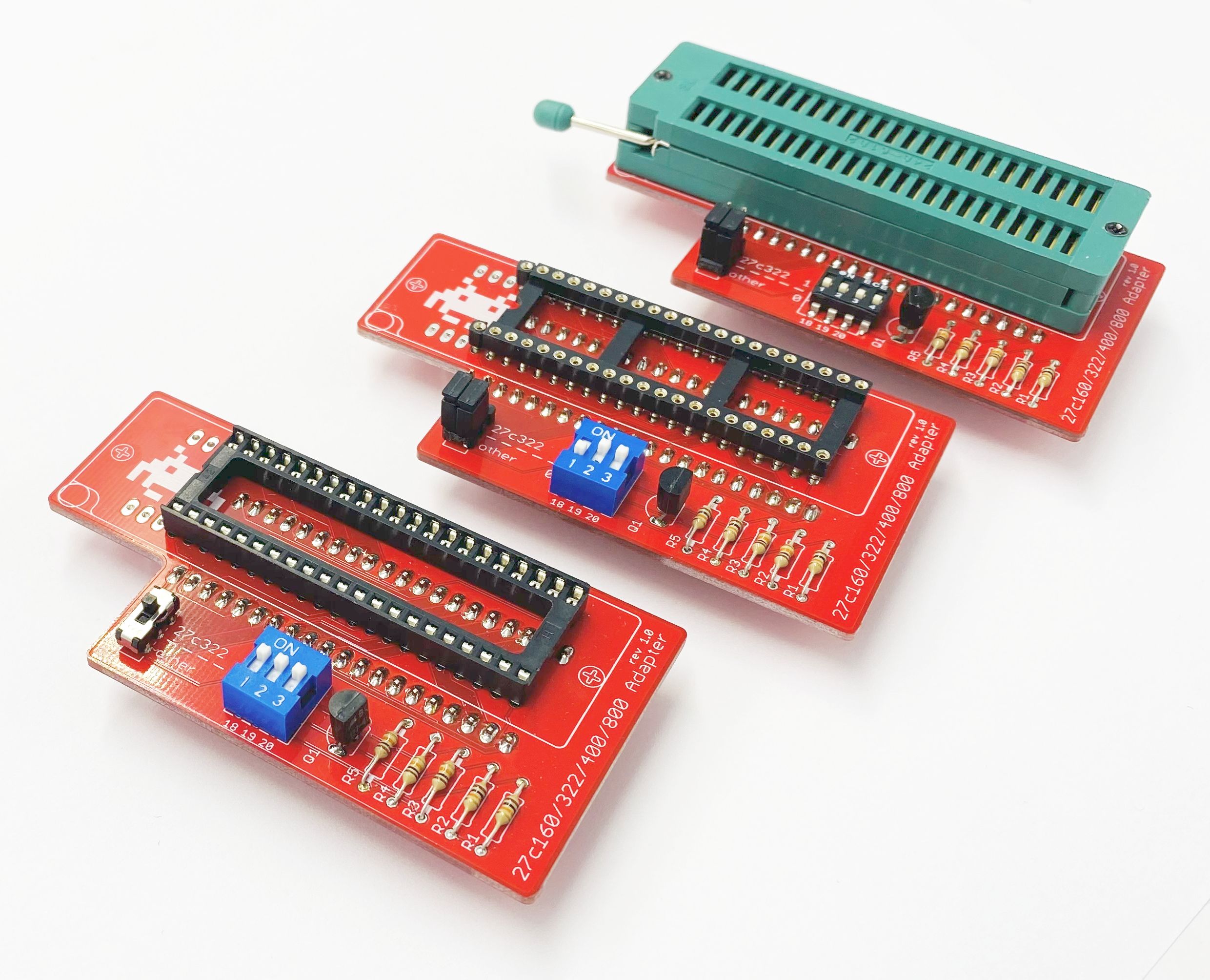

Adapter pamięci EPROM 27C400/800/160/322 dla programatorów TL866x (PDIP40/42->PDIP40) PROMOCJA!
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR
Adapter dla  pamięci EPROM 27Cx00 (27C400/27C800/27C160/27C322) w obudowie PDIP40/42 (DIL) dedykowany dla programatorów rodziny MiniPRO / XGecu TL866x (TL866CSTL866A i TL866 II Plus).

Pamięci 27Cx00 to pamięci typu EPROM z szyną 8/16-bit stosowane m.in. w starszych urządzeniach (dekodery, telewizory bądź ROM komputerów Commodore Amiga tzw. kickstart).

Niestety nie są one natywnie obsługiwane przez rodzinę popularnych programatorów MiniPRO / XGecu TL866x (TL866CSTL866A i TL866 II Plus). Producent dodał ich obsługę dopiero dla najnowszej wersj programatorai XGecu T56.

Programatory MiniPRO / XGecu TL866x obsługują natomiast układy EPROM z szyną 16-bit typu 27C4096. Właściwość tą można wykorzystać doodczytu lub  programowania pamięci 27Cx00.
Różnice między w/w dwiema rodzinami pamięci EPROM to z jednej strony inne wyprowadzenia układów a z drugiej maksymalny rozmiar bufora 512KB (=4 Megabity) dla pamięci 27C4096.
Dlatego też o ile odczyt/programowanie pamięci 27C400 odbywa sie normalnie (w jednym cyklu), to pamięć 27C800 odczytujemy lub programujemy w dwóch blokach po 512KB, pamięć 27C160 w czterech a pamięć 27C322 w ośmiu.
W celu uzyskania pliku wynikowego po odczycie pamięci większych niż 27C400 musimy pliki połączyć a w celu zaprogramowania pamięci większej niż 27C400 przed programowaniem musimy je podzielić. Można do tego celu użyć dowolnego narzędzia do dzielenia/łączenia plików np. rodzimego programu dziellacz.
Wybór poszczególnych bloków uzyskujemy poprzez ręczne sterowanie adresami A18, A19 i A20 na przełączniku DIP Switch - rysunek w galerii poniżej. Dodatkowo dla pamięci 27C322 należy przełączyć zworki/przełącznik w pozycję opisaną 27C322.

Adapter umieszcza się bezpośrednio w podstawce ZIF 40-pin programatora a w programie do obsługi programatora wybieramy układ 27C4096 (np. Am27C4096) i odznaczamy okienko check ID.
Dodatkowo

Wersja z podstawką standardową, precyzyjną lub ZIF - do wyboru w atrybutach pomiżej.


- Wyprowadzenia PDIP na listwach kołkowych typu GoldPin.

Typ podstawki::
Cena
Ilość
89,00 zł
69,00 zł
Galeria
