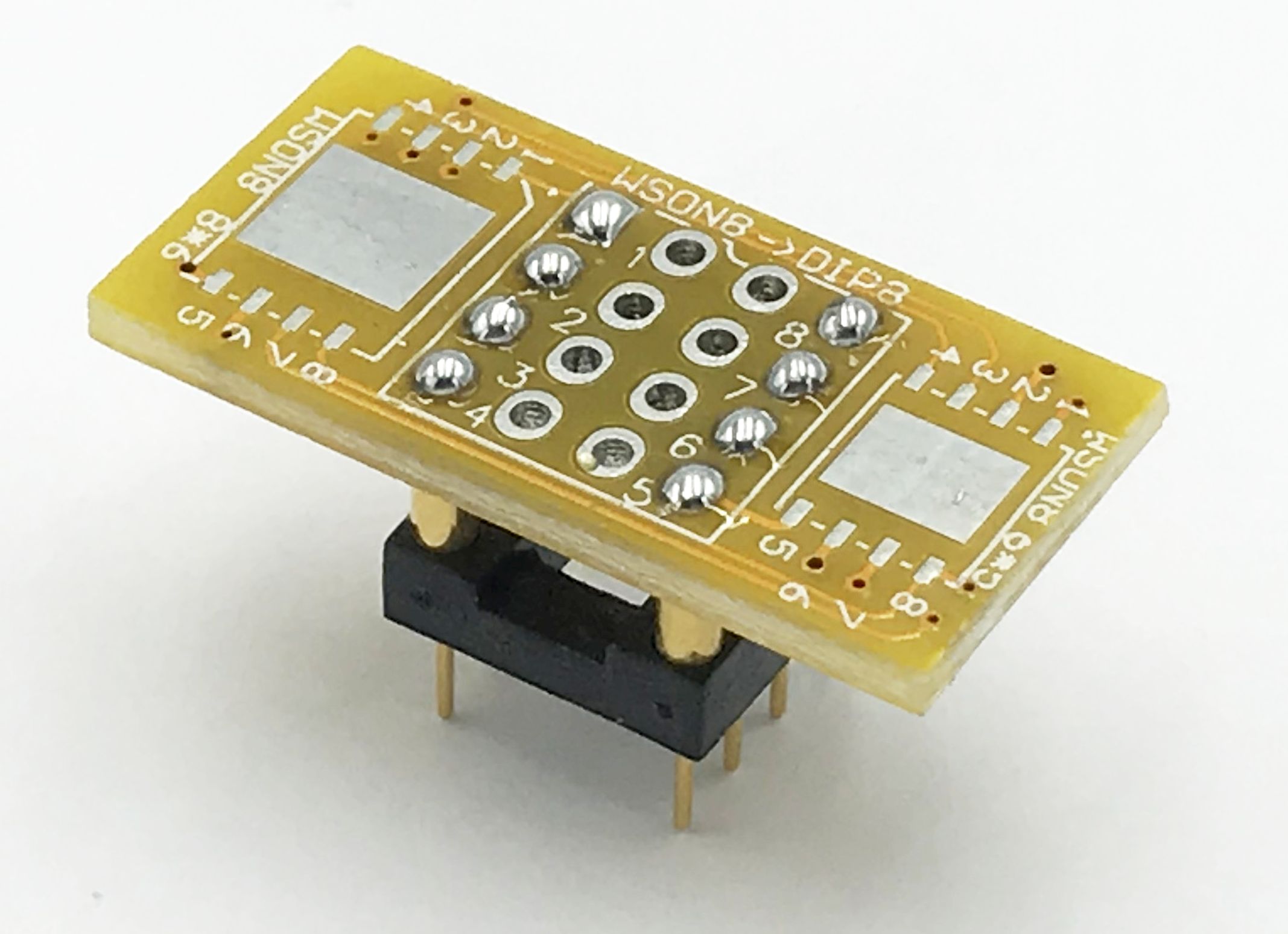

Adapter WSON8 8x6/WSON8 6x5 -->DIL8 dla pamięci szeregowych Flash, EEPROM i uP (QFN8 / MLP8 / MLF8 / DFN8)
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR
Adapter WSON8 (QFN8 / MLP8 / MLF8) SMD na DIL 8 - podwójny adapter dla szeregowych pamięci Flash, pamięci EEPROM, mikrokontrolerów oraz innych układów w obudowach WSON8 (QFN8 / MLP8 / MLF8) o rozmiarach 8x6mm oraz 6x5mm pozwalający na programowanie i używanie ich w podstawkach bądź na pad'ach DIL8 programatorów i innych urządzeń.

Adapter posiada również pady do ew. wlutowania listwy goldpin 2x4-pin (2,54mm) dla złącz IDC przydatnej do programowania ICSP np. klipsem pomiarowym

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 WSON8-->DIL8
- Wymiary układu WSON8: 8*6mm oraz 6*5mm
- Rozstaw między wyprowadzeniami elementu WSON8: 1,27mm (.050")
- Rozstaw między wyprowadzeniami złącza PDIP: 2,54mm (.100")
- Odległość między rzędami wyprowadzeń złącza PDIP: 7,62mm (.300")
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

W ofercie posiadamy również adaptery w wersji z podstawkami eZIF, które nie wymagają wlutowania układów na czas programowania.

Opis... >>>

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
12,00 zł
5-9
:
11,00 zł
10-
:
10,00 zł
