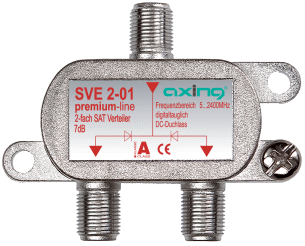

SVE 2-01 - Wysokiej klasy rozgałęźnik RTV/Sat serii Premium Line renomowanej, szwajcarskiej firmy Axing służy do rozgałęziania sygnałów radiowo-telewizyjnych i satelitarnych we wszelkiego rodzaju instalacjach antenowych (sieci telewizji kablowej, zbiorowe i indywidualne instalacje antenowe).
Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 2 przewody, przy zachowaniu równomiernego podziału mocy sygnału wejściowego. Rozgałęźnik ten umożliwia także przenoszenie prądu zasilania od wyjść na wejście (zasilanie wzmacniacza anteny lub konwerterów LNB).
Rozgałęźnik posiada również diodową blokadę napięcia pomiędzy wyjściami (pasywne blokowanie drugiego tunera satelitarnego) jeśki pierwszy zasila konwerter innym napięciem.
UWAGA !!! - po rozdzieleniu sygnału bezpośrednio do odbiorników satelitarnych, odbiór programów satelitarnych będzie zależny - włączenie programu w polaryzacji poziomej w jednym z odbiorników, wymusza w konwerterze odbiór z tej polaryzacji na wszystkich pozostałych odbiornikach, natomiast programy RTV, naziemne będą działały niezależnie.
Wybrane parametry techniczne: |
Liczba wejść: |
1 |
Liczba wyjść: |
2 |
Pasmo przenoszenia: |
5-2400MHz |
Poziom tłumienia: |
5-862MHz |
≤ 5,5dB |
950-1750MHz |
≤ 6,5dB |
1750-2400MHz |
≤ 7,5dB |
Separacja: |
950-1750MHz |
≥ 22dB |
470-1000MHz |
≥ 20dB |
1750-2400MHz |
≥ 15dB |
Typ obudowy: |
metal/odlew |
Wymiary (mm): |
67 x 55 x 30 |
Typ złącz: |
"F" |
Przejście prądu stałego: |
Tak |
Diodowe zabezpieczenie wyjść: |
Tak |
Rozgałęźnik ten charakteryzuje się również solidną, odlewaną obudową z metalu. Zapewnia bardzo dobre dopasowanie impedancyjne.
Jego budowa pozwala także na prosty montaż i podłączenie.
