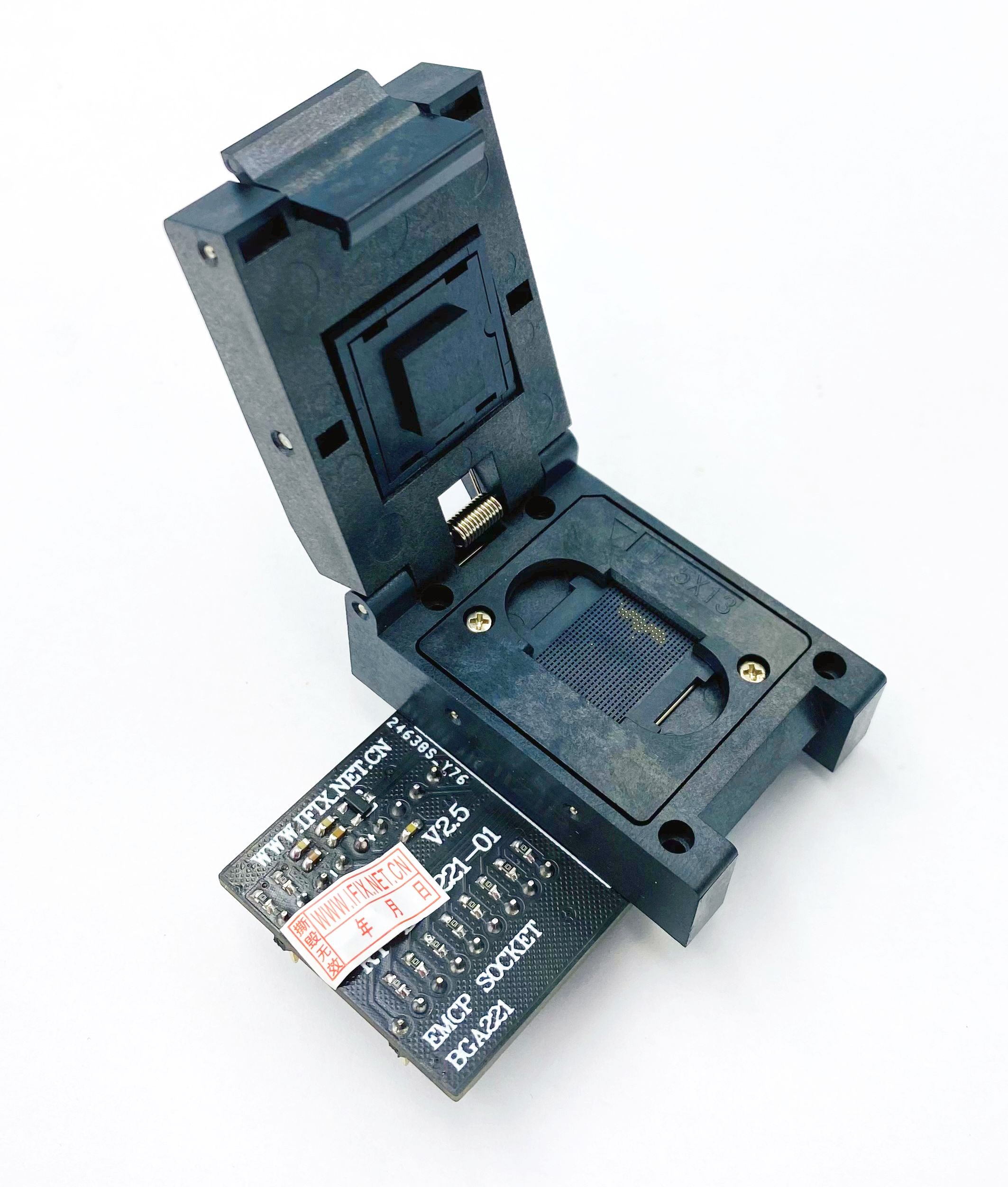

Adapter BGA221 (SMD) na DIL 18 (PDIP) v. 2.5 - adapter dla
pamięci EMMC i EMCP w obudowach
BGA221 (SMD) o wymiarach
11,5x13mm (i innych przy zastosowaniu dodatkowych ramek dystansowych np. 12x16mm)
z rastrem (pitch)
0,5mm dedykowany dla programatora
RT-809HWersja z podstawką ZIF typu Clamshell .
Podstawka ZIF (Zero Insertion Force)
eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana
wysokiej jakości podstawka ZIF z pinami typu
pogo pin umożliwia programowanie układów
zarówno z kulkami jak i bez.Polecany szczególnie do
częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
Adapter ma konstrukcję modułową i składa się z:
-
Podstawki ZIF BGA221 r=0.5mm
- Adaptera
RT-BGA221-01 v2.5- Ramki pozycjonującej
11.5x13mm
Ramka dystansowa jest
wymienna (mocowana za pomocą 2 śrubek) i może być zastąpiona inną np. 12x16mm (pasują ramki od adapterów BGA169/153)
Odpowiednią ramkę przykręcamy do podstawki ZIF umieszconej na adapterze RT-BGA221-01)
Budowa taka umożliwia
stosowanie jednego adaptera do układów o różnych rozmiarach.
- Wyprowadzenia:
BGA 221 -pin --> PDIP 18(48) -pin dedykowane tylko dla programatora RT-809H
- Raster (odległość między wyprowadzeniami układu) - 0,5mm
- Wymiary układów: 11.5x13mm, (inne po zastosowaniu dodatkowych ramek dystansowych)
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.
Adapter dedykowany programatorów iFix RT-809H
Oznaczenie iFix: RT-BGA221-01 v2.5 (nowa wersja adaptera z chipem zapobiegającym podróbkom wymaganego dla obsługi przyszłych układów )
